Planches, tubes et colliers d'échafaudage
HERMEQ fournit les pièces d'un échafaudage tube et collier pour monter une structure de travail en hauteur sur le chantier. Les planches d'échafaudage en acier pré-galvanisé, protégées de la corrosion et à surface emboutie antidérapante, existent en plusieurs longueurs pour former le platelage. Les planchers Cuplok et Kwikstage et un plateau aluminium pour les grandes portées complètent le choix.
Les tubes en acier galvanisé Ø48,3 mm existent en deux épaisseurs de paroi, et le tube haute limite élastique peut être fourni à la longueur souhaitée. Les colliers fixes et orientables servent à l'assemblage, et les plaques de base à l'appui au sol.
-
-
-
-
-
-
-
-
-
Plateau d'échafaudage en aluminium - 2,44 à 7,1 mÀ partir de 220,26 € 264,31 €Livraison en 10 jours
-
-
-
-
Planches d'échafaudage acier, Cuplok, Kwikstage et aluminium
C'est le système d'échafaudage qui détermine la planche. Une structure tube et collier, un échafaudage Cuplok et un échafaudage Kwikstage reçoivent chacun leur propre plancher, et une portée libre entre deux appuis demande un plateau conçu pour elle.

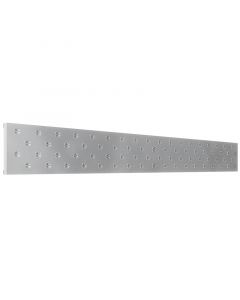

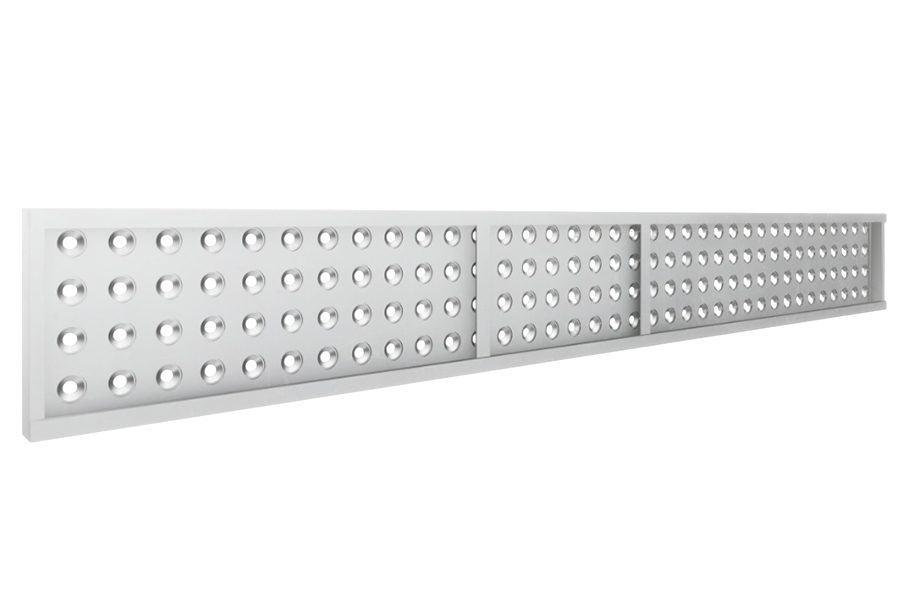

Planches en acier galvanisé pour tube et collier
Les planches d'échafaudage en acier galvanisé forment le platelage des échafaudages traditionnels à tubes et colliers, posées sur les traverses. De classe de charge 6, elles sont destinées aux plateformes de maçonnerie et de gros œuvre qui reçoivent des matériaux au poste de travail, et à un usage répété d'un chantier à l'autre.

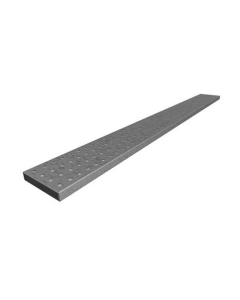

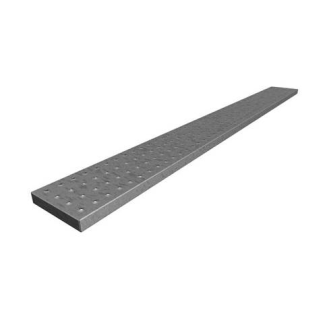

Planches pour échafaudage Cuplok
La planche d'échafaudage Cuplok est un plancher en acier galvanisé conçu pour l'échafaudage Cuplok et compatible avec ses accessoires. Elle se commande quand le parc est déjà monté sur ce système, à la longueur de la travée en place.

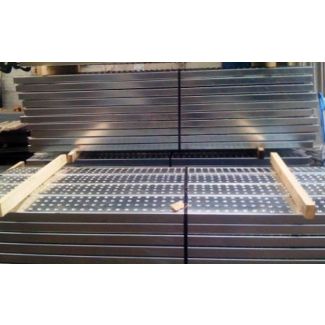

Planchers Kwikstage
Le plancher d'échafaudage Kwikstage s'installe sur les structures Kwikstage sans aucune pièce supplémentaire, en longueurs de 1,27 m à 2,44 m selon la travée.

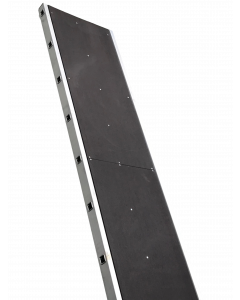

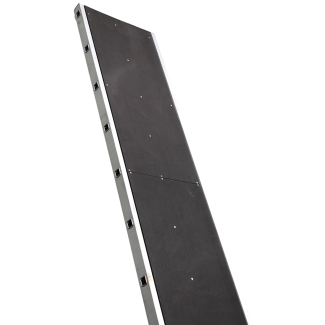

Plateau aluminium pour grandes portées
Le plateau d'échafaudage en aluminium franchit jusqu'à 7,1 m entre deux tréteaux ou deux points d'appui sans support intermédiaire. Son cadre aluminium porte un platelage en contreplaqué marine antidérapant. Il se choisit pour les travaux en longueur le long d'un mur, sous un plafond ou dans une cage d'escalier, là où des planches courtes obligeraient à multiplier les appuis.

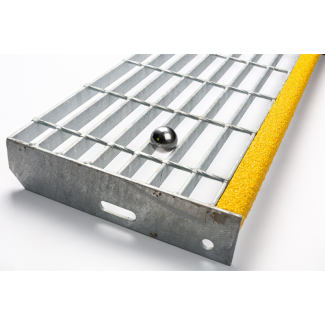

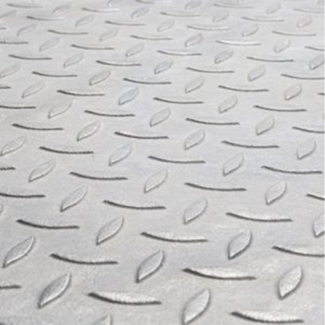

Plancher en caillebotis Durbar
Le plancher en caillebotis Durbar associe une tôle larmée, fixée mécaniquement, à un caillebotis porteur à barreaux ouverts. Fabriqué selon l'application et en plusieurs épaisseurs de tôle, il répond aux planchers d'accès, paliers et passerelles qui demandent une surface pleine en acier sur une grille.
Tubes d'échafaudage Ø48,3 mm : épaisseur 4 mm ou 3,2 mm
Les deux tubes de la gamme ont le même diamètre et reçoivent les mêmes colliers, si bien que le choix porte sur l'épaisseur de paroi, puis sur la longueur. Le tube d'échafaudage en acier galvanisé standard a la paroi la plus épaisse et répond à la norme EN 39 en nuance S235. Il se retient pour une structure dont le plan de montage est établi sur cette épaisseur et pour compléter un parc qui en est déjà équipé.
Le tube d'échafaudage haute limite élastique a une paroi plus fine, que compense son acier à plus haute limite élastique. Il est environ 20 % plus léger à porter au montage, au démontage et au chargement des camions.
Les longueurs de la gamme vont jusqu'à 6,4 m. Les tubes courts font les traverses et les diagonales courtes, les tubes longs les lisses et les montants, et les plus grandes longueurs limitent le nombre de jonctions sur une longue travée.
Colliers et raccords d'échafaudage
Un collier se choisit à l'angle qu'il donne entre deux tubes, puis à ce qu'il relie : deux tubes d'échafaudage, un tube et un étai, ou une main courante et un tube.

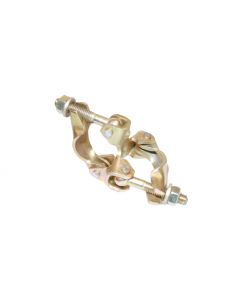

Collier orthogonal ou collier fixe à 90 degrés
Le collier orthogonal, appelé aussi collier fixe ou raccord à angle droit, serre deux tubes d'équerre. Il porte la structure en fixant les lisses sur les montants et les traverses qui reçoivent le platelage, et c'est le collier que l'on commande en plus grand nombre. Le collier d'échafaudage de la gamme relie lui aussi deux tubes entre eux et est conçu pour les assemblages qui reprennent des charges importantes.

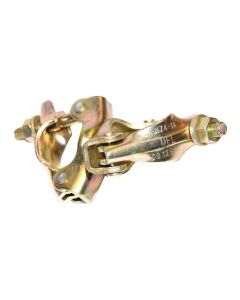

Collier orientable
Le collier orientable, ou collier tournant, assemble deux tubes sous n'importe quel angle. Il sert aux diagonales de contreventement, en façade comme en plan, et à tout raccord qui ne tombe pas d'équerre, par exemple pour contourner un obstacle ou suivre une façade irrégulière.
Colliers pour étais réglables

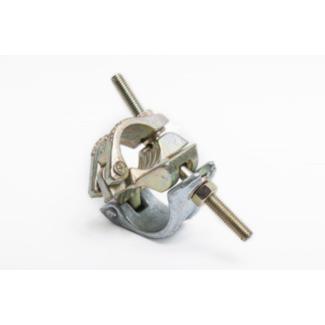

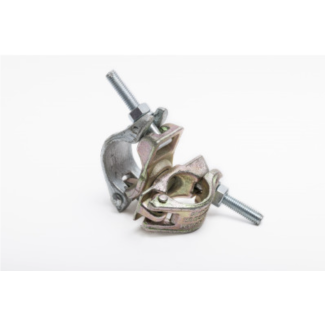

Deux colliers de la gamme sont prévus pour relier un tube d'échafaudage à un étai en acier réglable. Le collier orthogonal de contreventement pour étais fixe le tube sur l'étai à 90 degrés, et le collier orientable pour étais l'oriente sur 360 degrés pour poser des diagonales.

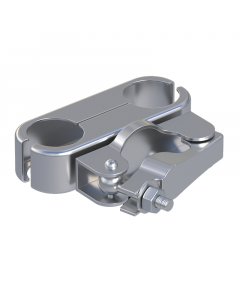

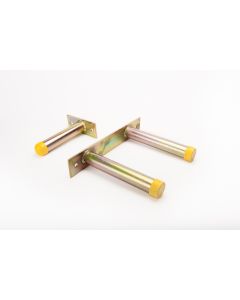

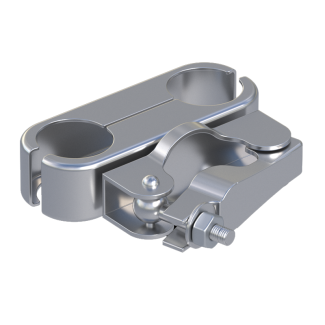

Colliers de serrage pour main courante
Les colliers de serrage pour main courante de la gamme sont des attaches de garde-corps : ils créent un point d'ancrage pour fixer une main courante sur un tube d'échafaudage, en version simple ou double. Ils ne servent pas à raccorder deux tubes de structure, et l'assemblage des montants, des lisses et des diagonales se fait au collier orthogonal ou au collier orientable.
Échafaudage tube et collier : diamètre et compatibilité des pièces
Les tubes de la gamme et le collier orientable sont au standard de 48,3 mm, que les catalogues arrondissent le plus souvent à 49, si bien qu'un tube ou un collier dit de 49 désigne ce même standard. Les colliers de 42 mm, prévus pour un tube plus fin propre à d'autres systèmes, ne se referment pas sur ce tube.
Sur un parc existant, un relevé au pied à coulisse sur quelques tubes lève le doute avant de compléter le stock, surtout lorsque des lots d'origines différentes ont été mélangés.
L'épaisseur de paroi ne change pas le diamètre extérieur : les deux tubes de la gamme reçoivent donc les mêmes colliers, et seul le plan de montage fixe l'épaisseur à employer. Les colliers pour étais forment une famille à part, car ils serrent d'un côté un tube d'échafaudage et de l'autre un étai réglable.
Plaques de base et garde-corps pour échafaudage

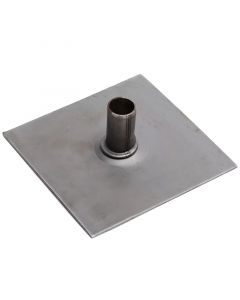

Plaques de base
Les plaques de base pour échafaudage se posent sous chaque montant pour répartir la charge au sol et tenir le pied du tube en place. La gamme compte une version standard et une version renforcée plus épaisse, à retenir pour les structures chargées. Sur terre, remblai ou enrobé fragile, une semelle en bois sous la plaque élargit encore l'appui.
Pieds de garde-corps SG4
Les pieds de garde-corps SG4 portent les montants du système de garde-corps SG4, entièrement galvanisé, en protection de bord temporaire ou permanente. Le travail se poursuit le long du bord sans qu'aucun élément du garde-corps soit à démonter.
Garde-corps et passerelle en aluminium
Le système de garde-corps et passerelle en aluminium monte des lisses de garde-corps en aluminium sur un plateau aluminium, en simple ou double face, pour former une passerelle protégée entre deux appuis.
Catégories populaires
Échelles et escabeaux
Voir les produits >
Racks et stockage d'échafaudage
Voir les produits >
Bâche d'échafaudage
Voir les produits >
Frequently Asked Questions
Un échafaudage tube et collier demande des tubes pour les montants, les lisses, les traverses et les diagonales, des colliers fixes et orientables, une plaque de base sous chaque montant et des planches pour le platelage. Garde-corps, plinthes et amarrages à la façade s'ajoutent selon la hauteur et la configuration. Les quantités se calculent à partir du plan de montage, travée par travée et niveau par niveau.
Une planche en acier galvanisé résiste à la corrosion, tient mieux au feu qu'une planche en bois et est conçue pour être remontée de chantier en chantier. Pour un platelage à surface bois, la gamme HERMEQ a le plateau aluminium à platelage en contreplaqué marine, prévu pour les grandes portées.
Un tube de 4 mm et un tube haute limite élastique de 3,2 mm se ressemblent à l'œil mais n'ont ni le même poids ni les mêmes caractéristiques mécaniques. Dans une structure calculée, chaque tube reste de l'épaisseur prévue par le plan de montage, et tout remplacement passe par la personne qui a établi ce plan. Stocker et marquer les deux épaisseurs séparément évite de les confondre au montage.
Tubes et planches se rangent sur racks ou sur calages, hors d'eau stagnante et triés par longueur, ce qui accélère la préparation du chantier suivant. Les colliers se stockent en caisses, filetages propres et graissés, et toute pièce déformée ou fortement corrodée est écartée avant de repartir.
Selon la hauteur et l'environnement, un échafaudage reçoit des garde-corps et des plinthes à chaque niveau de travail, des bâches ou filets pour retenir poussières et débris, et des équipements antichute pour les phases de montage et de démontage. Les catégories Bâche et Systèmes de prévention des chutes de la rubrique Échafaudage réunissent ces équipements.
