Garde-corps provisoires de chantier
Le garde-corps provisoire de chantier HERMEQ est un système de protection périphérique composé de panneaux grillagés, de potelets et de fixations. Il suit le standard de type Z et se combine avec les garde-corps grillagés de ce type.
Les panneaux, en fil galvanisé thermolaqué, intègrent une plinthe en acier. La gamme comprend aussi une rehausse, un garde-corps pour ponton et les fixations qui posent la protection périphérique sur dalle béton, escalier, charpente acier, coffrage bois et palplanches.
-
-
-
-
-
Ratelier de Stockage pour Protection Périphérique - Transport & ManutentionÀ partir de 243,30 € 291,96 €Livraison rapide en 5 jours
-
-
-
-
-
-
Garde-corps grillagé, rehausse et garde-corps de ponton
Le garde-corps grillagé équipe la plupart des rives de dalle et de plancher, la rehausse le complète quand la protection doit monter plus haut, et le garde-corps de ponton protège les bords situés sur l'eau.
Garde-corps grillagé périmétrique

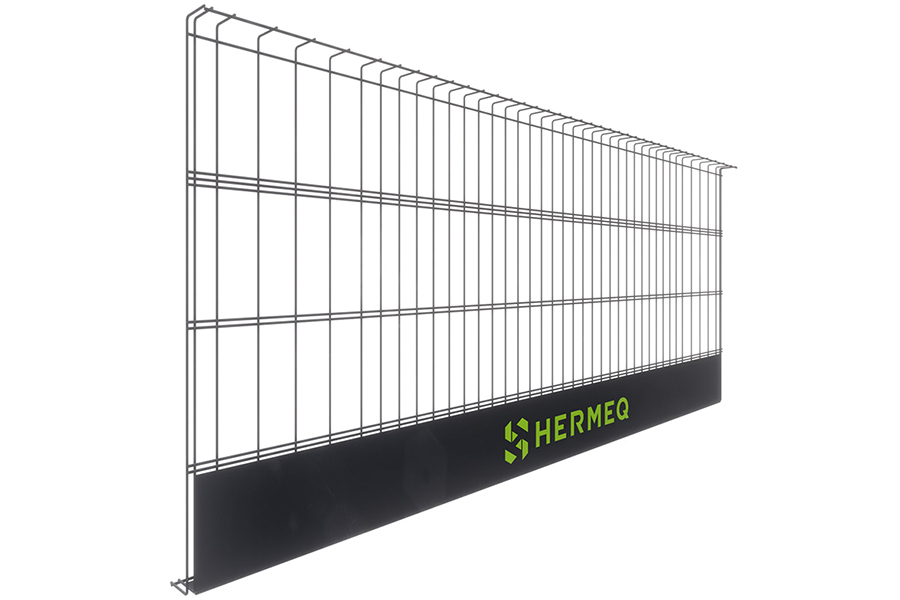

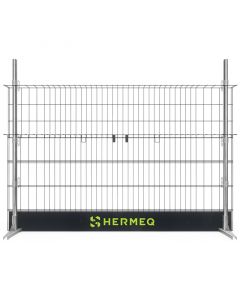

Le garde-corps grillagé périmétrique, que le métier appelle aussi panneau garde-corps ou protection de rive, se pose en rive de dalle, autour des trémies et le long des planchers en cours d'élévation, en gros œuvre comme en charpente métallique. Un seul panneau réunit la main courante, la protection intermédiaire et la plinthe, si bien que la pose se limite à des potelets et des panneaux, sans lisses ni planches à assembler. Le treillis retient aussi les matériaux, les outils et les gravats qui glisseraient sous une simple lisse.

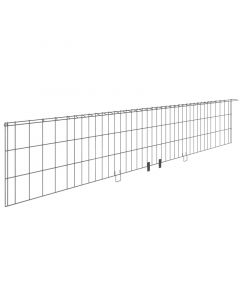

Garde-corps de sécurisation en rehausse
La rehausse grillagée de garde-corps se choisit quand l'analyse des risques demande une protection périphérique plus haute que 1,1 m, par exemple le long d'une rive où des matériaux sont levés, empilés ou manipulés près du vide. Ce module complémentaire se fixe au-dessus des potelets par les attaches de sa base et se verrouille sur le panneau principal par les coulisseaux, pour porter la protection à 1,7 m. Avant de la commander, prévoyez des potelets plus longs que ceux d'une pose standard, sur lesquels les deux éléments se superposent.

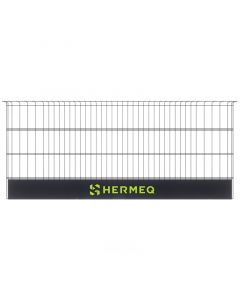

Garde-corps pour ponton flottant
Le garde-corps pour ponton est conçu pour les systèmes de pontons flottants, sur les chantiers maritimes, portuaires et de voies navigables. Il protège les bords des plateformes posées sur l'eau, pour des installations temporaires ou semi-permanentes. Son revêtement thermolaqué est choisi pour sa résistance à la corrosion en milieu humide, et il se décline dans les mêmes couleurs que les panneaux de chantier.
Potelets et fixations pour garde-corps provisoire
Le support de la rive détermine la fixation, alors que panneaux et potelets restent les mêmes sur béton, acier, bois ou palplanche.
Potelets et curseurs de réglage

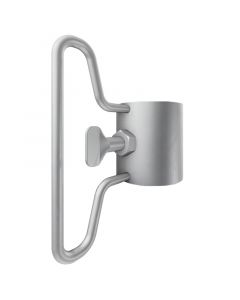

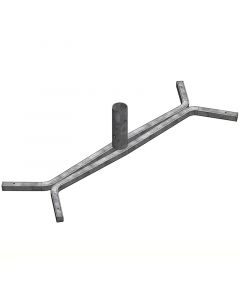

Le potelet de garde-corps de chantier est l'élément vertical commun à toutes les poses : il s'emboîte dans la fixation, s'y verrouille et porte les panneaux à chaque jonction. Le curseur de réglage coulisse sur le potelet, bloque le treillis en position et règle la hauteur du panneau. Sur un nez de dalle irrégulier, c'est lui qui remet la ligne à niveau. Le support au sol pour panneaux grillagés porte ces mêmes panneaux au niveau du sol, pour baliser un cheminement, isoler une zone dangereuse ou signaler une fouille à distance de toute rive. Pour fermer le périmètre d'un chantier, c'est la clôture de chantier qui convient.
Dalle béton, nez de dalle et escaliers

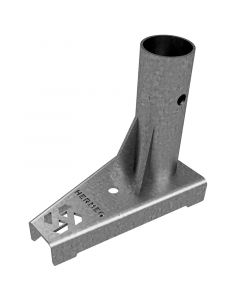

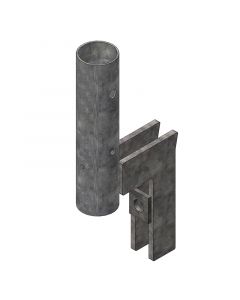

La fixation boulonnée sur dalle béton est la fixation courante en béton armé et en génie civil : elle se monte sur toute surface horizontale avec un seul boulon, et un essai de traction est recommandé avant la pose, car la tenue dépend du support. Sur les volées d'escalier et les bords de dalle, la fixation de garde-corps pour escalier est décalée par rapport au bord et s'ancre par des points qui mordent dans le béton. Les marches et les nez d'escalier peuvent ainsi être finis sans déposer la protection.
Charpente métallique et poutres en I

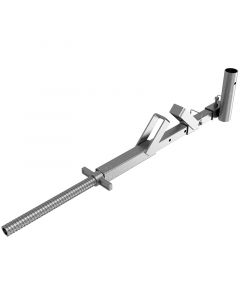

Sur un bâtiment à ossature acier, la mâchoire de fixation sur poutre acier se serre sur l'aile d'une poutre en I par une tige filetée et un écrou, et se règle au profilé. La fixation boulonnée sur poutre en I se boulonne directement dans l'aile. Quand les trous sont prévus dès la modélisation de la charpente sous Tekla, ces fixations se posent au sol sur la poutre avant son levage à la grue, et il ne reste qu'à monter potelets et panneaux une fois la poutre en place. La fixation boulonnée se rallonge aussi pour se monter en nez de dalle ou sur un mur.
Coffrage et poutres en bois

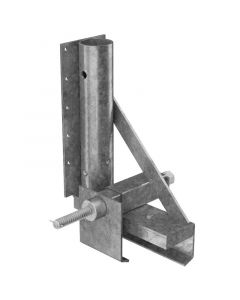

En construction à ossature bois et sur les planchers coffrés, la fixation pour poutre de coffrage bois se monte sur les poutres de coffrage en bois et sur les systèmes de coffrage industrialisés. Elle se bloque d'un coup de marteau sur son coin de serrage. Elle existe pour deux épaisseurs de membrure : choisissez celle qui correspond aux poutres du chantier.
Palplanches, banches et blindages de tranchée

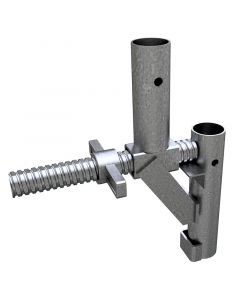

En terrassement, le garde-corps de blindage se fixe sur l'acier du soutènement. La pince pour palplanches et poteaux de tranchée fixe les panneaux sur les palplanches et sur les poteaux d'un blindage de tranchée. La pince de fixation pour terrassement s'adapte aux banches métalliques comme aux palplanches et se serre sur l'acier par une vis filetée.
Supports d'épaisseur variable

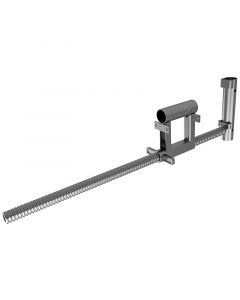

Pour un muret, un acrotère, une poutre ou une rive qu'aucune fixation dédiée ne couvre, la pince de fixation réglable se serre à l'horizontale ou à la verticale sur des supports de quelques centimètres à plus d'un demi-mètre d'épaisseur.
Norme NF EN 13374 et réglementation des garde-corps provisoires
L'article R4323-59 du Code du travail exige des garde-corps intégrés ou fixés de manière sûre, rigides et d'une résistance appropriée, placés à une hauteur comprise entre 1 m et 1,10 m et comportant une main courante, une lisse intermédiaire à mi-hauteur et une plinthe de butée de 10 à 15 cm. La norme NF EN 13374 précise ces exigences pour les garde-corps périphériques temporaires : caractéristiques dimensionnelles, critères d'acceptation et essais de résistance. Elle traite le garde-corps comme un tout et teste ensemble le panneau, les potelets et les fixations, si bien que les fixations se choisissent dans le même système que les panneaux.
La norme distingue trois classes, A, B et C, déterminées par la pente de la surface de travail et la hauteur de chute : une dalle plane et une toiture inclinée n'appellent pas la même classe. Sur un chantier du BTP, le garde-corps fait partie des protections collectives, qui passent avant les protections individuelles. Là où aucune protection collective ne peut être posée, le travail en hauteur se fait avec des systèmes antichute.
Panneau garde-corps grillagé : longueur, compatibilité et stockage
Longueur des panneaux
Les panneaux existent en 1,3 m et en 2,6 m. Le panneau long couvre les longues rives droites avec deux fois moins de jonctions, donc moins de potelets, de fixations et de temps de pose. Le panneau court sert dans les angles, sur les petites longueurs, autour des trémies et des ouvertures, et pour fermer une ligne sans laisser d'intervalle.
Compatibilité avec les systèmes de type Z
Le panneau suit le standard de type Z et s'interchange avec les panneaux des autres systèmes de ce type. Une entreprise qui possède déjà un parc de garde-corps de type Z peut le compléter ou y remplacer les panneaux abîmés au fil des chantiers.
Couleur et marquage aux couleurs de l'entreprise
Les panneaux se déclinent en bleu, rouge, blanc et gris HERMEQ. Sous réserve d'une quantité minimale de commande, les panneaux sont thermolaqués dans la teinte choisie et portent l'identité visuelle de l'entreprise.
Stockage et transport entre chantiers

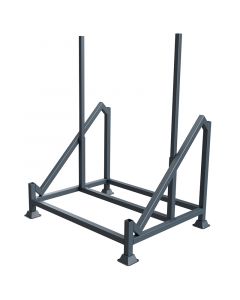

Le râtelier de stockage pour garde-corps empile les panneaux en position inclinée pour que le treillis ne s'abîme pas, et se charge tel quel pour le transport d'un chantier à l'autre. Il existe en finition galvanisée ou peinte en gris HERMEQ. Avant chaque réutilisation, les panneaux se contrôlent un par un : fils cassés ou déformés, soudures et état du revêtement, puis bouton-pression des potelets et filetages des fixations. Un élément endommagé est retiré du parc.
Catégories populaires
Levage de matériaux en hauteur
Voir les produits >
Escaliers de chantier et passerelles
Voir les produits >
Équipements antichute
Voir les produits >
Frequently Asked Questions
La fixation adaptée au support est posée en premier. Le potelet s'insère ensuite dans la fixation et se verrouille par son bouton-pression, puis le curseur est enfilé sur le potelet. Le panneau se place contre la face du potelet et le curseur le bloque en position.
Il faut un potelet à chaque jonction entre deux panneaux et un à chaque extrémité de ligne, y compris de part et d'autre d'une ouverture. Chaque potelet reçoit sa fixation et son curseur, et l'entraxe indiqué dans la notice du fabricant ne doit pas être dépassé.
Oui sur une toiture-terrasse : la pince de fixation réglable se serre sur l'acrotère, la fixation boulonnée se pose sur la dalle tant que l'étanchéité n'est pas réalisée, et les fixations acier ou bois équipent les autres rives. Sur une toiture inclinée, la pente et la hauteur de chute déterminent la classe NF EN 13374 exigée, et le système posé doit relever de cette classe.
Non. Le support au sol porte des panneaux grillagés pour guider les compagnons, isoler une zone dangereuse ou signaler une excavation, et il n'est pas conçu comme protection périphérique contre les chutes. Une rive avec un vide se protège par des potelets montés sur une fixation ancrée dans le support, béton, acier, bois ou palplanche.
Le garde-corps empêche la chute en rive, alors que le filet de sécurité recueille la personne ou les objets plus bas. Le garde-corps se choisit dès qu'une rive peut recevoir des potelets, et le filet couvre les zones où la rive ne peut pas être équipée, comme une charpente en cours de pose.
