Portiques de limitation de hauteur pour chantier

Un portique de limitation de hauteur rend visible un danger en hauteur avant que le conducteur ne l'atteigne : ligne électrique aérienne au-dessus d'une piste de chantier, passerelle, échafaudage en surplomb ou plafond d'un parking souterrain. La gamme comprend des modèles sur bases métalliques, des poteaux stabilisés par des blocs de lestage remplis d'eau et des bras en porte-à-faux pour les passages qui ne reçoivent qu'un seul poteau.

Pour un usage mobile, le kit de limitation de hauteur GS6 a des poteaux télescopiques et un marquage rouge et blanc que les conducteurs repèrent à distance.

3 articles

Par ordre décroissant
par page

Portique, demi-portique ou barrière de hauteur de parking

Le choix dépend de la durée du danger et de la place disponible au bord de la voie : un portique temporaire pour un obstacle de chantier, un bras à poteau unique quand un seul côté est libre, une barrière de gabarit quand la hauteur à protéger est celle d'un ouvrage permanent.

Portique temporaire GS6 à poteaux télescopiques

Le portique de limitation de hauteur GS6 est un portique à deux poteaux télescopiques posés sur bases, qui se monte sans scellement ni génie civil. Il se choisit quand l'obstacle en hauteur est provisoire ou lié à une phase de travaux : ligne électrique aérienne au-dessus d'une piste de chantier, passerelle, échafaudage en surplomb ou structure en cours de montage. La traverse rend le danger visible au conducteur bien avant qu'il ne passe dessous, et l'ensemble se démonte en fin de phase pour être réinstallé sur la zone suivante.

Bras en porte-à-faux GS6 (demi-portique)

Le bras en porte-à-faux est la version à un seul poteau de la gamme GS6, celle que la profession appelle demi-portique. Il convient aux accès étroits et aux voies dont un seul côté peut recevoir un poteau, parce qu'un mur, un fossé, une clôture ou un cheminement piéton occupe l'autre. Le bras s'avance au-dessus de la voie depuis ce poteau et place la limite de hauteur dans le champ de vision du conducteur, avec une seule base à poser et à lester.

Barrière de limitation de hauteur pour parking

La barrière de limitation de hauteur pour parking est un gabarit de hauteur placé à l'entrée des parkings privés et souterrains pour arrêter camionnettes, camping-cars et utilitaires rehaussés avant qu'ils n'atteignent le plafond. Elle se choisit quand la cote à respecter est celle de l'ouvrage lui-même, comme la hauteur libre d'un parking couvert.

Portique de limitation de hauteur GS6 rouge et blanc à poteaux télescopiques sur une piste de chantier
Barre transversale rigide d'un portique de limitation de hauteur GS6 au-dessus d'une voie d'accès de chantier

Banderole ou barre transversale rigide

Sur les kits GS6 à deux poteaux, la traverse se choisit entre une banderole et une barre transversale rigide, et la bonne option dépend de ce que le portique doit signaler au passage. La banderole est un avertissement visuel léger : elle couvre une grande longueur entre poteaux, se pose vite et se déplace sans manutention lourde, ce qui la désigne pour les longues lignes de protection en bordure d'une zone de travail sous un réseau aérien et pour les phases de courte durée. La barre rigide reste exactement à la hauteur où elle a été fixée et donne au conducteur une référence nette à un passage unique, comme l'entrée d'une base vie, la sortie d'une aire de stockage ou une piste empruntée chaque jour par les camions et les engins.

Limitation de hauteur sur chantier et en parking

Chantiers et dangers en hauteur

Sur un chantier, un portique se place sur chaque voie d'approche qui passe sous le danger, à une distance de l'obstacle qui laisse au conducteur le temps de s'arrêter, d'abaisser une benne ou de replier un bras avant de l'atteindre. Les cônes et balises du balisage routier guident les véhicules vers le passage protégé. Sur les côtés où aucun véhicule ne doit circuler sous l'obstacle, des barrières routières ferment l'accès, car un portique signale la hauteur sans fermer la zone.

Sous une ligne électrique aérienne, le portique s'ajoute aux mesures convenues avec l'exploitant du réseau à la suite de la DT-DICT : il signale la hauteur à ne pas dépasser, sans remplacer les distances de sécurité que le Code du travail impose au voisinage des lignes.

Parkings privés et souterrains

En parking, la hauteur de passage se fixe à partir du point le plus bas rencontré sur tout le parcours des véhicules, qui ne se trouve pas toujours à l'entrée : une retombée de poutre, une gaine de ventilation, un chemin de câbles ou une tête de sprinkler placés plus loin donnent souvent la cote réelle. La barrière se place avant la rampe, à un endroit où un véhicule arrêté peut reculer ou faire demi-tour sans bloquer la voie publique. Quand l'accès est aussi contrôlé, le gabarit se pose en amont de la barrière levante choisie parmi les barrières de parking et d'entrée, pour qu'un véhicule trop haut soit arrêté avant d'atteindre le mécanisme.

Barrière de limitation de hauteur à l'entrée d'un parking souterrain

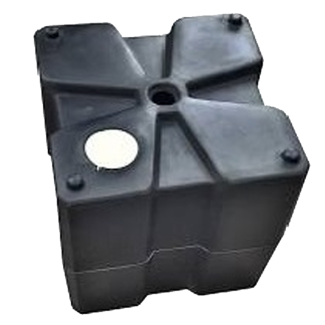

Bloc de lestage rempli d'eau au pied d'un poteau télescopique de portique GS6

Hauteur de passage, portée et lestage d'un portique temporaire

Hauteur de passage

Les poteaux télescopiques du GS6 se règlent pour placer la traverse à la cote voulue. Cette cote se fixe sous l'obstacle, avec une marge qui tient compte des engins qui circulent benne levée, flèche ou bras relevé, et des chargements qui dépassent de la cabine. Les deux poteaux se règlent à la même hauteur pour que la traverse reste horizontale, et la référence se prend au point le plus haut de la chaussée entre les poteaux, là où le passage libre est le plus faible.

Portée et largeur de voie

La portée est la distance libre entre les deux poteaux. Elle se détermine à partir de la largeur réellement utilisée par le véhicule le plus large attendu, rétroviseurs compris, en ajoutant une marge de chaque côté pour les engins qui décalent leur trajectoire en virage ou en marche arrière. Les bases se posent hors de la bande de roulement, sur un sol plan, à un endroit où un engin ne viendra pas les heurter en manœuvre.

Base métallique, base Metro et bloc de lestage

Chaque kit GS6 se commande sur base métallique ou sur base Metro, avec les mêmes poteaux télescopiques, et aucune des deux ne demande de scellement. Sur un site exposé, en hauteur, en bord de voie rapide ou par vent fort, le bloc de lestage pour portique GS6 ajoute du poids au pied du poteau. Il se remplit d'eau sur place et se vide pour le transport. Il est non conducteur, un point qui compte pour un portique installé sous une ligne électrique aérienne. Le bloc est vendu à l'unité et se commande pour chaque poteau à stabiliser.


Frequently Asked Questions

Quel panneau accompagne un portique de limitation de hauteur ?

Le panneau B12, qui interdit l'accès aux véhicules dont la hauteur, chargement compris, dépasse la cote indiquée, se pose en amont du portique, à un endroit où le conducteur peut encore choisir un autre itinéraire. La cote affichée doit correspondre à la hauteur réellement mesurée sous la traverse.

Quelle différence entre un portique de limitation de hauteur et une barrière levante ?

Un portique de limitation de hauteur filtre les véhicules selon leur gabarit : il reste en place, et tout véhicule plus bas que la traverse passe. Une barrière levante filtre les véhicules autorisés : elle s'ouvre par badge, ticket ou commande, quelle que soit leur hauteur. Les barrières levantes se trouvent dans la catégorie Barrières de parking et d'entrée.

Peut-on déplacer un portique de limitation de hauteur d'un site à l'autre ?

Oui pour le portique GS6, qui se démonte poteau par poteau, tubes télescopiques rentrés pour le transport, avec des blocs de lestage vidés avant le chargement. Sur le nouveau site, la hauteur de passage se règle de nouveau, car elle dépend de l'obstacle et du niveau du sol à cet endroit.

Comment rendre un limiteur de hauteur visible de nuit ?

Sur la barrière de limitation de hauteur pour parking, la traverse doit rester bien visible dans les phares à l'approche. Sur un portique de chantier, le marquage rouge et blanc se complète de feux de balisage sur l'approche, par exemple des lampes coniques posées sur les cônes qui mènent au passage.

Que vérifier avant de mettre un portique en service ?

Vérifiez que chaque base repose à plat sur un sol stable, que les poteaux sont d'aplomb et que les blocs de lestage prévus sont pleins. Mesurez la hauteur libre sous la traverse une fois tout monté et comparez-la à la cote affichée sur le panneau. Parcourez ensuite l'approche depuis la cabine d'un véhicule pour confirmer que le portique se voit assez tôt, et reprenez ces contrôles après un coup de vent ou un choc.
