Levage de matériaux en hauteur

Les équipements de levage pour grue HERMEQ servent à monter, déplacer et vider des charges lourdes sur les chantiers de construction, les sites industriels et les zones de manutention. La gamme couvre les bennes à béton et à déchets, les cages de manutention et de stockage, les fourches de grue, les pinces à blocs et les lève-bordures, ainsi que les palans manuels et les pinces de poutre.

Ces équipements travaillent au sol comme en hauteur. La plupart se suspendent au crochet de la grue, plusieurs se prennent aussi aux fourches d'un chariot élévateur, et certains se montent directement sur ces fourches.

Articles 1-24 sur 26

Par ordre décroissant
Page
par page

Bennes pour grue : béton, gravats et déchets

Une benne pour grue se choisit selon ce qu'elle transporte, puis selon la façon dont elle se vide.

Bennes de coulage pour grue

La benne à béton à tuyau se vide par son tuyau souple : l'opérateur guide le béton jusqu'au pied du coffrage, pour les voiles, les poteaux et les coulages précis. La benne à béton couchée à sortie latérale travaille à l'horizontale et verse par le côté ; suspendue à sa poutre de levage, elle se présente à côté de la zone de coulage, pour les dalles, les longrines et les fondations. La benne de coulage Twinflow sert aussi bien aux coulages en masse qu'au placement précis dans les coffrages. La catégorie bennes à béton réunit toutes les capacités et les modèles pour chariot élévateur ou pelle.

Bennes à gravats pour grue

La benne à gravats pour grue déplace et évacue la terre, les gravats et les déchets lourds, et la benne à gravats auto-basculante se vide d'elle-même une fois arrivée au point de déversement.

Bennes à fond ouvrant

La benne à fond ouvrant se vide par le dessous : son fond s'ouvre au-dessus d'un conteneur, d'une benne de camion ou d'un tas, sans retourner la cuve. Elle convient aux déchets en vrac déposés à un point précis, là où une benne qui bascule n'aurait pas la place de pivoter.

Bennes basculantes

La benne basculante circulaire est suspendue à une anse rabattable et tenue par un verrou de sécurité : quand l'opérateur ouvre ce verrou à la main, la benne bascule et se vide seule. La benne basculante pour grue porte des oreilles de levage pour être prise par une grue ou un pont roulant.

Benne à béton suspendue au crochet d'une grue au-dessus d'un coffrage de chantier
Cage de manutention en acier grise chargée de matériaux et levée par une grue

Cages, fourches et pinces pour lever les matériaux

Ces accessoires de levage se choisissent selon l'état du matériau au moment du levage : palette intacte, charge en vrac, paquet de blocs, bordure ou fût.

Cages de manutention et de levage

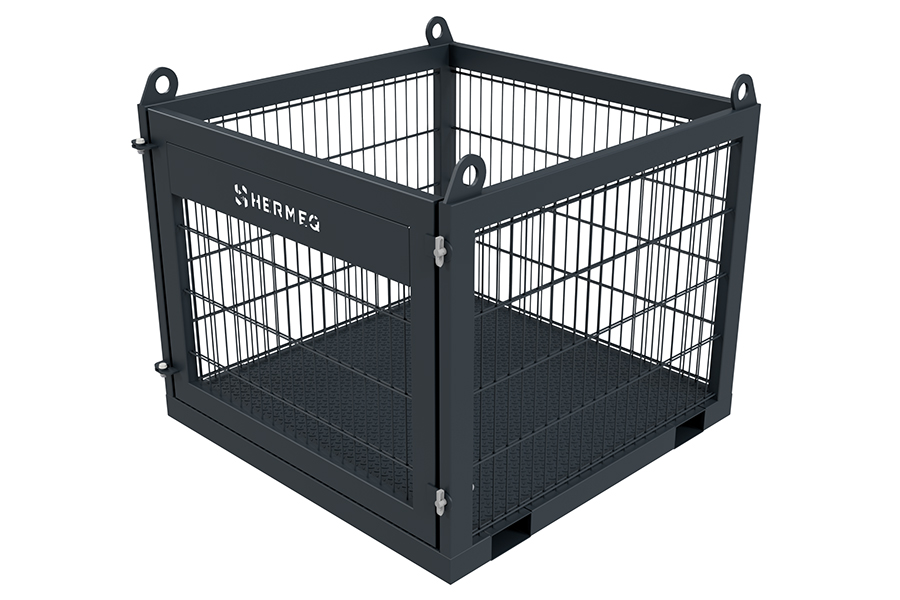

Une cage reçoit tout ce qui ne tient pas seul sur une palette : sacs entamés, chutes, outillage et petits matériaux qui pourraient tomber pendant le levage. Les cages de manutention en acier et la cage de levage 3 tonnes couvrent ce besoin. La cage de levage pour IBC lève et stocke une cuve IBC, et la caisse de manutention verrouillable protège le matériel pendant le transport et sur le chantier.

Fourches de grue

Les fourches de grue lèvent les palettes intactes, cerclées ou filmées, sans les dépalettiser. Les fourches de grue télescopiques autonivelantes se règlent à la hauteur de la charge et gardent les fourches à l'horizontale, à vide comme chargées. Les fourches à palettes auto-équilibrées se rééquilibrent automatiquement et ajoutent un cadre de sécurité qui retient la palette pendant le transport.

Pinces à blocs et paniers à briques

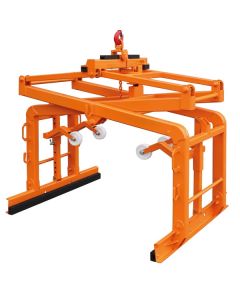

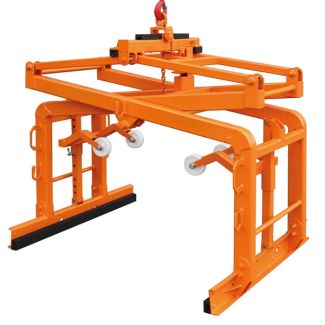

La pince de levage pour blocs serre un paquet palettisé de briques, de dalles ou de pavés et le monte sans fourches ni élingues autour du paquet. Le panier de levage pour briques sert aux petites quantités, pour approvisionner une équipe de maçons en hauteur.

Lève-bordures

Le lève-bordures universel prend les bordures, les marches et les pièces volumineuses une à une pour les poser sans les porter à la main. La poignée de levage pour bordures s'accroche au palan d'une grue et prend les pièces les plus lourdes.

Flèche télescopique et basculeur de fût

La flèche télescopique pour chariot élévateur transforme le chariot en petite grue, avec une portée et un angle réglables, pour les charges hautes ou encombrantes que les fourches ne prennent pas. Le basculeur de fût saisit les fûts en plastique ou en acier, les déplace et les incline pour verser leur contenu.

Nacelle de travail

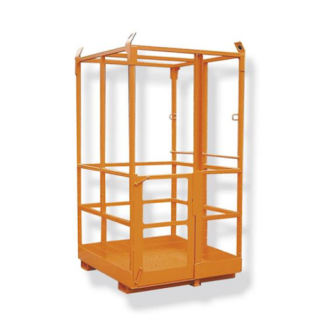

La nacelle de travail pour grue et chariot élévateur élève les opérateurs jusqu'à leur poste, posée sur les fourches d'un chariot élévateur ou suspendue par chaînes au crochet d'une grue.

Ce levage de personnes relève des articles R4323-31 et R4323-32 du Code du travail, qui en fixent les conditions, et se prépare avant chaque opération.

Palans manuels et pinces de poutre

Les palans manuels lèvent la charge depuis un point fixe, et les pinces de poutre créent ce point fixe sur une charpente ou une poutre en I.

Palans à chaîne

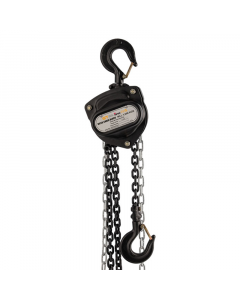

Le palan à chaîne manuel lève et descend une charge à la verticale depuis un point d'accroche fixe, par traction sur la chaîne de manœuvre.

Il se décline jusqu'à 3 tonnes de capacité et 6 m de hauteur de levée.

Palans à levier à cliquet

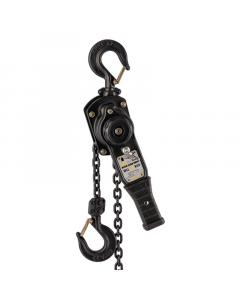

Le palan à levier à cliquet se manœuvre au levier et travaille dans toutes les positions : il lève, abaisse, tire et met en tension, à l'horizontale comme en biais.

Il se décline jusqu'à 6 tonnes de capacité et 3 m de longueur de chaîne.

Pinces et serre-poutres

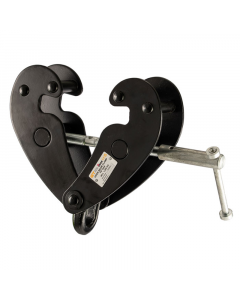

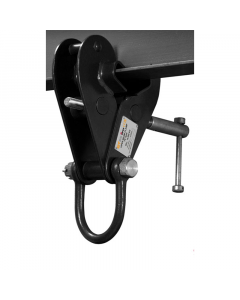

La pince de poutre réglable se serre sur l'aile d'une poutre et donne un point d'accroche au palan sans perçage ni soudure, en s'adaptant à plusieurs largeurs de poutre. Le serre-poutre haute résistance prend les charges jusqu'à 20 tonnes et suspend aussi tuyauteries, gaines et équipements à une structure porteuse. Entre deux chantiers, palans, élingues, manilles et crochets se rangent dans la cage de stockage pour élingues et accessoires de levage.

Palan à chaîne manuel accroché à une pince de poutre fixée sur une poutre en I
Chariot élévateur transportant une cage de levage sur une aire de stockage de chantier

Levage à la grue ou au chariot élévateur

La gamme se répartit en trois familles selon l'engin qui la porte. Les cages de manutention, la caisse verrouillable et la nacelle de travail se prennent au crochet comme aux fourches : la même charge passe du chariot à la grue sans être transbordée. Les bennes à oreilles de levage, les fourches de grue, la pince à blocs, le panier à briques et la pince à bordures se suspendent uniquement au crochet. La flèche télescopique se monte sur les fourches et travaille seulement avec un chariot élévateur, tandis que le basculeur de fût pour grue se suspend au crochet.

Le chariot élévateur est le bon engin au niveau du sol et sur de courtes distances : cour de stockage, aire de livraison, entrepôt ou parc matériel. La grue prend le relais dès qu'il faut monter en hauteur, passer au-dessus d'un obstacle ou d'une clôture, ou déposer la charge à l'intérieur d'une structure, sur une dalle en cours de construction ou au fond d'une fouille.

Capacité de benne et charge de la grue

C'est la grue qui fixe le volume utile d'une benne ou d'une cage, avant le volume du coulage ou du chargement. La charge au crochet comprend le poids à vide de la benne ou de la cage, son contenu et les élingues ou le palonnier. Ce total doit rester sous la capacité de la grue à la portée de travail, lue sur son abaque au rayon le plus éloigné du trajet, souvent bien en dessous de sa capacité maximale. Deux limites s'appliquent ensemble, la CMU de l'accessoire et la charge admissible de la grue à ce rayon, et la plus basse des deux décide.

Oreilles de levage et élingues en chaîne sur une benne basculante pour grue

Frequently Asked Questions

Quel est le poids d'une benne à béton pleine ?

Un mètre cube de béton frais pèse environ 2,4 tonnes : une benne de 1 000 litres pleine porte donc environ 2 400 kg de béton, ce qui correspond à la CMU des bennes de 1 000 litres de la gamme. S'y ajoute le poids à vide de la benne, de 350 à 460 kg selon le modèle. Ce total, élingues comprises, forme la charge au crochet.

Peut-on couler du béton avec une benne à gravats ?

Une benne à gravats se vide d'un coup, par basculement ou par le fond, et ne dose pas le débit. Le coulage dans un coffrage demande une benne à béton, dont le tuyau ou la sortie latérale règle le débit et dirige le béton au point de coulage.

Quel équipement pour lever en espace restreint ?

Dans un bâtiment ou un local technique, une pince de poutre fixée à la charpente et un palan manuel lèvent la charge sans faire entrer d'engin. Sur un chantier enclavé, la grue passe la charge au-dessus des obstacles.

Quelle différence entre un appareil de levage et un accessoire de levage ?

Un appareil de levage est la machine qui lève : grue, pont roulant, chariot élévateur ou palan. Un accessoire de levage se place entre l'appareil et la charge et ne lève rien seul, comme une élingue, une manille, une pince, une fourche de grue, une benne ou une cage suspendue au crochet.

Que vérifier sur un accessoire de levage avant chaque levage ?

Le marquage de la CMU doit être lisible et la charge prévue doit rester en dessous. Un contrôle visuel porte sur les points de levage, les soudures et la structure : aucune fissure, déformation, usure marquée ou corrosion avancée sur les oreilles, les anneaux et les crochets. Les verrous de sécurité des bennes basculantes doivent fonctionner, et la vérification générale périodique, à faire tous les 12 mois pour un accessoire de levage, doit figurer à jour dans le registre de sécurité.
