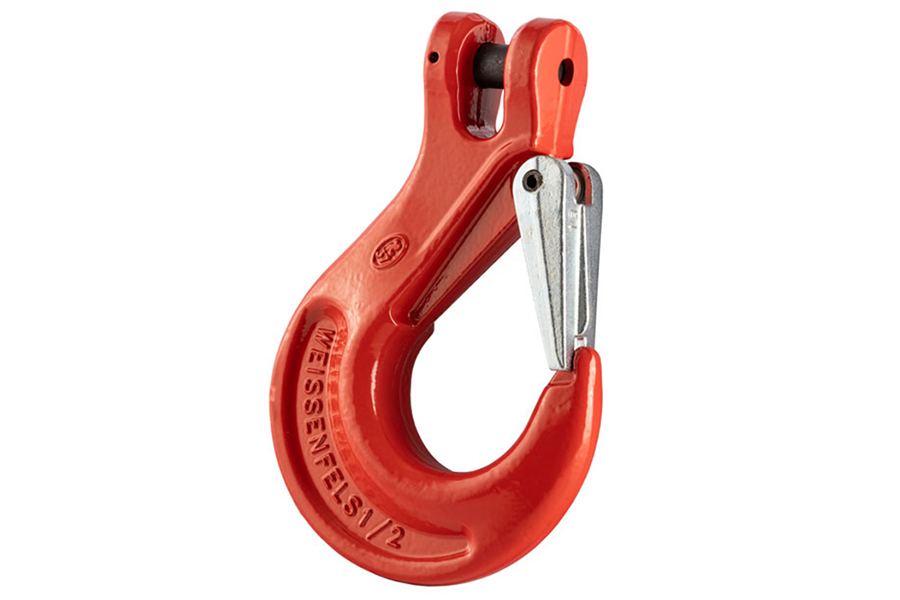

Accessoires de levage et d'arrimage
Les accessoires de levage et d'arrimage HERMEQ réunissent le matériel placé entre l'appareil, la structure et la charge, et les appareils manuels qui l'accompagnent : élingues de levage en chaîne Grade 80, pinces de poutre et serre-poutres, chariots porte-palan pour poutre en I, palans à chaîne et palans à levier, treuils à câble métallique et tendeurs de chaîne à cliquet pour immobiliser les chargements.
La gamme sert les ateliers de fabrication et de maintenance, la construction, la charpente métallique, la manutention de matériaux et le transport. Ce matériel de levage manuel fonctionne sans alimentation électrique et permet de lever, de déplacer sur poutre, de tirer ou d'arrimer des charges de quelques centaines de kilos à plusieurs dizaines de tonnes.
Élingues chaîne, pinces de poutre et chariots porte-palan

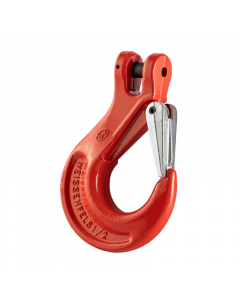

Élingues de levage en chaîne Grade 80

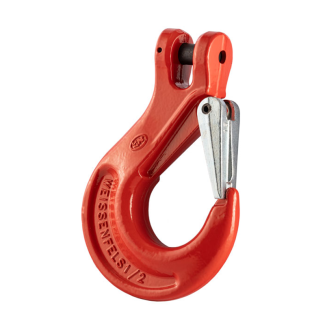

Les élingues de levage en chaîne Grade 80 sont en acier allié et se choisissent pour les charges lourdes, les pièces à arêtes vives et les levages où une sangle textile s'userait vite, comme l'acier de construction, les coffrages ou la ferraille. Elles se déclinent d'un à quatre brins, avec un crochet à linguet ou un crochet à verrouillage automatique. Le crochet à verrouillage automatique reste fermé tant qu'on ne le déverrouille pas et convient aux charges susceptibles de bouger pendant la manœuvre, tandis que le crochet à linguet se prête aux élingages répétés où l'on accroche et décroche souvent.
Pinces de poutre et serre-poutres

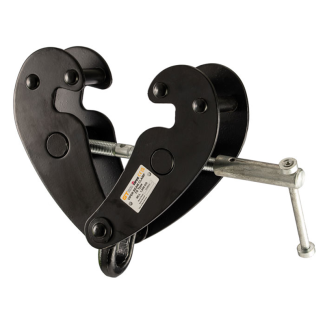

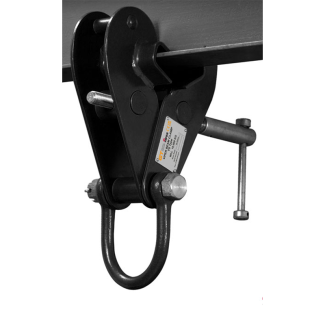

Une pince de poutre crée un point d'ancrage sur une poutre en I, sans perçage ni soudure, et reçoit ensuite un palan ou une manille. La pince de poutre réglable couvre les levages courants en atelier et sur chantier. Le serre-poutre haute résistance est conçu pour les charges lourdes et pour suspendre de façon durable des équipements, des tuyauteries ou des gaines à une structure porteuse. Selon le modèle, la capacité va jusqu'à 20 tonnes.
Chariots porte-palan poussés ou à engrenage

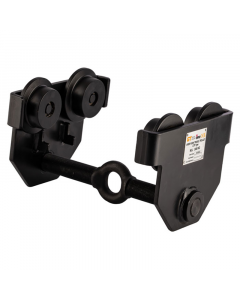

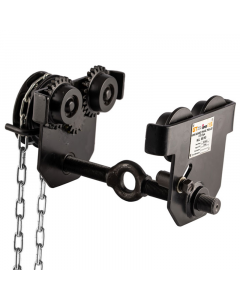

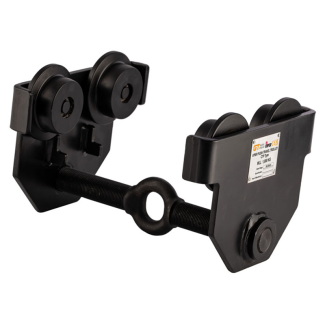

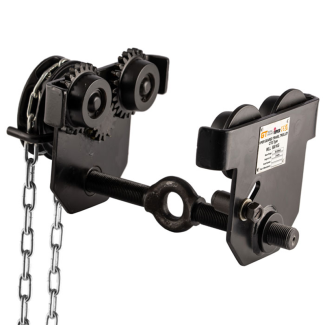

Le chariot roule sur l'aile inférieure d'une poutre en I et porte le palan, de sorte qu'une charge déjà levée se déplace à l'horizontale. Le chariot porte-palan poussé pour poutre en I avance lorsque l'on pousse la charge et se choisit pour les charges modérées et les déplacements courts, sur une chaîne de montage ou un poste de travail. Le chariot à engrenage pour poutre en I avance par un mécanisme d'engrenage, pour un mouvement contrôlé sur les charges lourdes, les positionnements fins et les poutres trop hautes pour guider la charge à la main. Les deux types sont disponibles jusqu'à 5 tonnes.
Palan à chaîne, palan à levier ou treuil à câble
Le palan à chaîne lève à la verticale depuis un point de suspension fixe, le palan à levier lève, tire ou tend dans toutes les positions là où la place manque, et le treuil à câble tire, remorque ou dégage une charge sur une distance plus longue.
Le palan à chaîne manuel se suspend à une pince de poutre, à un chariot ou à un portique, et l'opérateur monte ou descend la charge en tirant la chaîne de manœuvre depuis le sol. C'est l'appareil des levages verticaux répétés en atelier, en maintenance ou sous une charpente, et la gamme monte jusqu'à 3 tonnes.
Le palan à levier à cliquet se manœuvre par un levier court et un cliquet, sans chaîne de manœuvre pendante, et travaille aussi bien à l'horizontale qu'à la verticale ou en biais. Il se choisit pour mettre une pièce en position, tirer, tendre un élément de charpente ou lever dans un espace réduit où un palan à chaîne ne trouverait ni la hauteur ni la place de manœuvre.

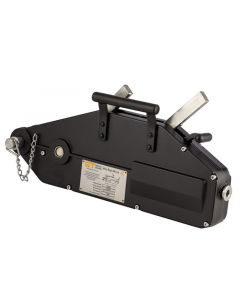

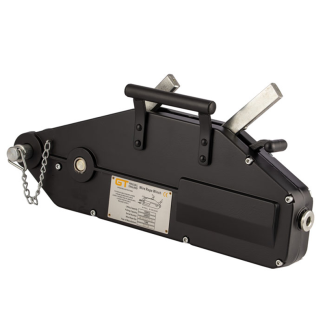

Le treuil à câble métallique enroule et déroule un câble sur un tambour, ce qui lui donne une course bien plus longue que la chaîne d'un palan. Il sert au remorquage de véhicules, à la traction et au levage de charges lourdes et à l'extraction d'un engin enlisé ou bloqué.
Levage sur poutre en I et déplacement de machines
Point de levage sur poutre en I
Un point de levage sur poutre se monte de haut en bas : la pince ou le chariot sur la poutre, le palan accroché à l'anneau de la pince ou du chariot, l'élingue au crochet du palan, puis la charge. Avant le montage, vérifiez que la poutre est prévue pour reprendre la charge et, pour un chariot, que des butées arrêtent sa course en bout de poutre.
Machines trop lourdes à suspendre : les patins rouleurs

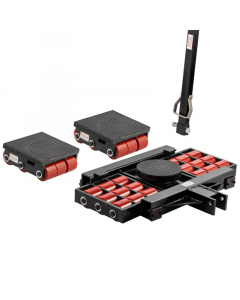

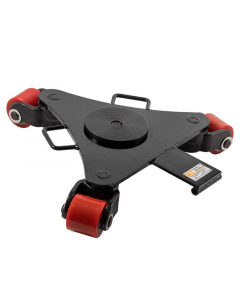

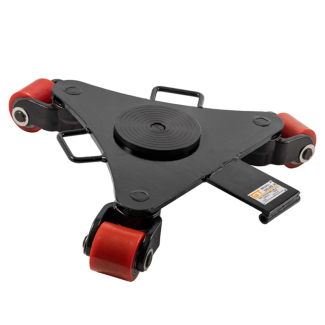

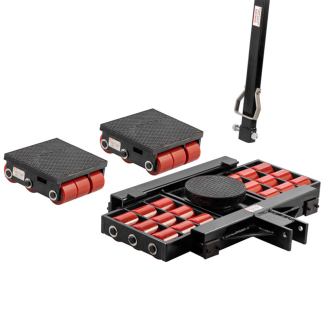

Une machine trop lourde ou trop encombrante pour être suspendue se déplace au sol sur des patins, une fois soulevée juste assez pour les glisser dessous, sans palan plus puissant ni portique à installer. Le patin de déplacement rotatif convient à une machine isolée que l'on repositionne dans un atelier, et le kit de patins pour déplacer des machines réunit plusieurs patins et leurs accessoires pour les charges les plus lourdes, jusqu'à 48 tonnes.
Arrimage des charges avec tendeurs à cliquet

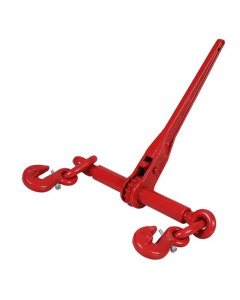

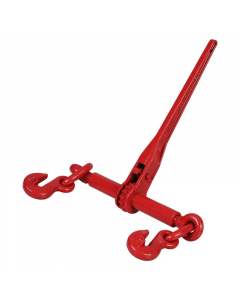

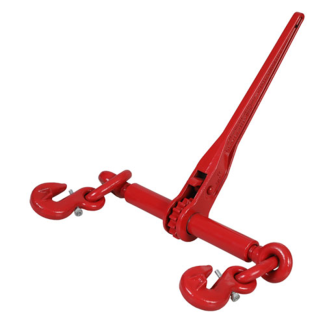

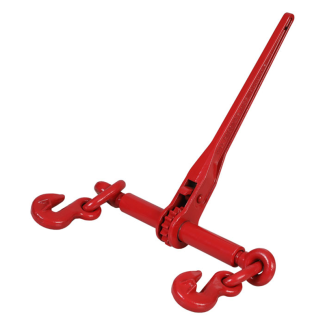

Les tendeurs de chaîne à cliquet mettent en tension une chaîne d'arrimage pour maintenir un chargement sur un plateau, une remorque ou un camion pendant le transport. Le cliquet reprend la tension par petits crans, sans à-coups, et le tendeur se choisit d'après le diamètre de la chaîne qu'il serre : la gamme couvre les chaînes de 8 à 16 mm. Le tendeur de charge à cliquet standard, en acier forgé et moulé, trempé et revenu, se choisit par plage de diamètres de chaîne. Le tendeur de charge à cliquet type EN se choisit au diamètre exact de la chaîne, lorsque le matériel d'arrimage est spécifié selon les normes EN.
Un tendeur et sa chaîne d'arrimage servent à immobiliser une charge en transport et n'entrent jamais dans un ensemble de levage. Pour lever, il faut une élingue de levage marquée de sa CMU, comme les élingues chaîne Grade 80 de la gamme.
CMU, nombre de brins et angle d'élingage
La CMU d'un ensemble de levage
Un ensemble composé d'une pince ou d'un chariot, d'un palan et d'une élingue ne lève jamais plus que la charge maximale d'utilisation de son élément le plus faible. Un palan de forte capacité monté sur une pince plus légère est limité à la CMU de la pince, et l'élingue suit la même règle.
Nombre de brins et angle d'élingage
Le nombre de brins se choisit d'après les points d'accrochage de la charge et son équilibre : un brin pour un anneau unique placé au-dessus du centre de gravité, deux brins pour une pièce longue, trois ou quatre pour une charge à plusieurs points comme un coffrage ou une machine sur châssis. Plus l'angle entre les brins s'ouvre, plus chaque brin reprend d'effort, et la charge que l'élingue peut lever diminue d'autant. L'élingue se choisit donc pour l'angle auquel elle travaillera, en lisant la CMU indiquée pour cet angle sur sa plaque, et des brins plus longs permettent de refermer l'angle.
Vérification, marquage et VGP des accessoires de levage
Les accessoires de levage, comme les appareils qu'ils équipent, se contrôlent avant chaque utilisation et font l'objet de vérifications générales périodiques réglementaires, dont les résultats sont consignés dans le registre de sécurité. Avant chaque levée, l'opérateur examine les points suivants :
- les maillons de chaîne, qui ne doivent être ni allongés, ni déformés, ni entaillés ;
- l'ouverture du crochet et le linguet, qui doit se refermer seul ;
- l'usure et la corrosion des chaînes, des crochets, des mâchoires de pince et des galets de chariot ;
- le marquage, qui doit laisser lire la CMU et l'identification de l'accessoire.
Chaque accessoire de levage fait l'objet d'une vérification générale périodique au moins une fois par an, par une personne qualifiée, appartenant ou non à l'entreprise, comme le prévoit l'arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage. Un accessoire déformé, au marquage illisible ou qui a subi une surcharge se retire du service jusqu'à son examen.
Catégories populaires
Accessoires pour chariots élévateurs
Voir les produits >
Équipement de levage pour grue et chariot élévateur
Voir les produits >
Bennes basculantes
Voir les produits >
Frequently Asked Questions
Un appareil de levage produit le mouvement de la charge, comme un palan à chaîne, un palan à levier, un treuil ou une grue. Un accessoire de levage n'a pas de mécanisme de levage propre et se place entre l'appareil et la charge, ou entre l'appareil et la structure, comme une élingue, une manille ou une pince de poutre. Chacun porte sa propre charge maximale d'utilisation.
Grade 80 désigne une classe de chaîne en acier allié traité thermiquement, définie par sa résistance mécanique. À diamètre égal, une chaîne Grade 80 supporte une charge maximale d'utilisation plus élevée qu'une chaîne de classe inférieure, ce qui donne une élingue plus légère pour une même charge. Les crochets et maillons de l'élingue doivent être de la même classe que la chaîne.
La longueur de chaîne correspond à la course de levage, c'est-à-dire la distance que le crochet doit parcourir entre sa position haute et le point le plus bas à atteindre. Mesurez la hauteur entre le point de suspension et le sol, déduisez l'encombrement du palan et de l'élingue, puis choisissez la longueur qui couvre cette course. Une chaîne trop courte ne permet pas de poser la charge, une chaîne trop longue s'entasse au sol et se manipule moins bien.
Une élingue chaîne se range suspendue à un râtelier, au sec, à l'abri des produits chimiques et des projections de soudure, sans rester au sol où elle risque d'être écrasée ou mouillée. Elle se nettoie après usage en milieu sale ou corrosif et se graisse légèrement avant un stockage prolongé. Une élingue ne se répare jamais par soudure, et un maillon ne se remplace pas par un composant d'une autre classe.
Oui, à condition que le chariot télescopique soit équipé d'un crochet ou d'une potence prévus par le constructeur pour le levage de charges suspendues, et que l'abaque de charge de l'engin dans cette configuration soit respecté. L'élingue ne s'accroche jamais directement à une fourche ou au tablier. L'opérateur doit aussi être formé au levage de charges suspendues avec ce type d'engin.
