Géomembranes
Une géomembrane est une membrane synthétique étanche qui maîtrise la migration des fluides vers le sol et les nappes, et protège ainsi l'environnement et les ressources en eau. La gamme HERMEQ comprend des géomembranes en EPDM, en polypropylène, en polyéthylène basse densité linéaire (PEBDL) et en copolymère élastique. Elles servent pour les bassins, les lagunes, les canaux, les lacs artificiels et le confinement des déchets solides et liquides. La gamme compte aussi une géomembrane haute visibilité pour le marquage des sols pollués.
Leur souplesse et leur élasticité leur permettent de suivre les formes du terrain et ses tassements. Elles sont livrées en rouleaux et en panneaux de plusieurs largeurs et épaisseurs.
Géomembrane EPDM, polypropylène et polyéthylène
Le matériau décide de la souplesse de la membrane, du nombre de joints à réaliser sur le chantier et des ouvrages auxquels elle convient.
Géomembrane en polypropylène
La géomembrane en polypropylène est un thermoplastique souple qui se plie dans les angles et suit un fond de forme irrégulière. Elle est choisie pour le revêtement de canaux, la création de lacs artificiels et le confinement des déchets, lorsque l'ouvrage demande une membrane soudable qui reste maniable à la pose.
Géomembrane PEBDL Techline
La géomembrane PEBDL Techline est fabriquée en polyéthylène basse densité linéaire, que la profession désigne aussi par son sigle anglais LLDPE. C'est la membrane polyéthylène de la gamme pour le confinement des déchets solides et liquides et pour les ouvrages de stabilisation des sols, sur lesquels le support peut encore se tasser après la pose.

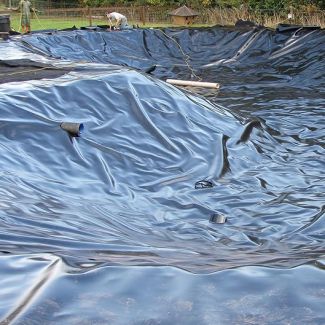

Géomembrane élastique ProFlex
La géomembrane élastique ProFlex est un copolymère propylène/éthylène dont l'élasticité accrue lui permet de suivre les déformations du support. Ses rouleaux de grande largeur la destinent aux grandes surfaces d'un seul tenant, sur lesquelles elle réduit le nombre de soudures.

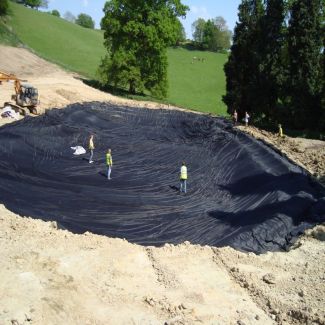

Géomembrane EPDM Greenseal
La géomembrane EPDM Greenseal est une membrane en caoutchouc synthétique, plus souple que les thermoplastiques, qui épouse les formes libres, les gradins et les berges travaillées. Fournie en panneaux, elle couvre une grande partie de l'ouvrage d'une seule pièce et limite les joints à réaliser sur le chantier. Cette membrane EPDM est posée dans les étangs de golf, les bassins de rétention, les étangs de baignade et les lagunes.
Géomembrane haute visibilité
La géomembrane haute visibilité est une couche d'avertissement et de marquage. Elle se pose au-dessus des terres polluées laissées en place lors de la réhabilitation d'anciens sites industriels. Étendue sur toute l'emprise traitée, sous la couche de terre saine ou de remblai, elle signale aux entreprises qui creuseront le terrain des années plus tard qu'elles atteignent une zone contaminée, avant que le godet ne la traverse.
Géomembrane PEHD ou PEBDL
Le PEHD (polyéthylène haute densité, ou HDPE) est la géomembrane des très grands ouvrages : décharges, grands bassins de stockage, plateformes minières. Sa structure dense le rend rigide et sensible aux écarts de température : il se dilate à la chaleur et se rétracte au froid. Ses lés se posent donc avec des plis de compensation et s'assemblent par soudure à chaud, sur place, par des équipes d'applicateurs spécialisés.
Le PEBDL appartient à la même famille de résines, mais sa structure moins dense le rend plus souple. Il suit les tassements d'un remblai, se plie autour des regards, des angles et des formes irrégulières, et tolère un support qui bouge après la pose. Le PEHD est le bon choix lorsqu'un cahier des charges l'impose sur un ouvrage confié à un applicateur de membranes. Le PEBDL convient lorsque le terrain risque de se tasser, lorsque le plan comporte de nombreux points singuliers ou lorsque la membrane doit épouser un fond irrégulier. Dans la gamme, ces cas sont couverts par la géomembrane PEBDL Techline et par le copolymère ProFlex, à l'élasticité accrue.
Géomembrane pour bassin, canal et confinement
Bassins d'agrément, étangs de baignade et lagunes
On purge le fond et les berges des pierres, des racines et des débris, puis on les recouvre d'un lit de sable ou d'un géotextile avant de poser la membrane. En périphérie, la membrane remonte au-dessus du niveau des plus hautes eaux. On la recouvre ensuite de terre, de galets ou d'une margelle pour la soustraire au soleil et au piétinement. Dans la gamme, l'EPDM et le polypropylène se prêtent à ces ouvrages.
Bassins de rétention des eaux pluviales
Un bassin de rétention des eaux pluviales se remplit et se vide au gré des pluies, et la géomembrane reste exposée sur les talus une grande partie de l'année. Trois points demandent un soin particulier : l'ancrage en crête de talus, le lestage contre le vent tant que le bassin est vide et le raccordement étanche aux ouvrages d'entrée et de sortie. Les grandes surfaces se couvrent avec les rouleaux larges de la ProFlex ou avec les panneaux EPDM.
Lacs artificiels et canaux
Un canal se revêt par lés déroulés dans l'axe de l'ouvrage. Les recouvrements sont orientés dans le sens de l'écoulement pour que l'eau ne s'engage pas sous le joint. Sur un canal comme sur un lac artificiel, les rives s'ancrent en tranchée. La membrane se protège là où le courant, le batillage ou le passage d'animaux l'atteignent, avec les produits de protection des berges. Le polypropylène est la membrane de la gamme prévue pour ces ouvrages.
Confinement des déchets et fosses
Une membrane de confinement retient des liquides chargés (effluents, lixiviats ou eaux de process) qui ne doivent atteindre ni le sol ni la nappe. Le choix porte sur la compatibilité chimique entre le matériau et le produit stocké. Le PEBDL Techline et le polypropylène sont les membranes de la gamme conçues pour le confinement des déchets solides et liquides, dans les casiers, les fosses et les lagunes de stockage.
Épaisseur, largeur et surface de géomembrane à commander
Épaisseur
Les membranes de la gamme vont de 0,75 mm à 2,0 mm d'épaisseur. Une membrane plus épaisse tolère mieux un support grossier, les contraintes de pose sur talus et le poids d'un recouvrement de terre ou d'enrochement. Elle se choisit pour le confinement, les grands bassins et les ouvrages exposés. Une épaisseur plus faible est plus légère et plus maniable à la main, sur les petits bassins et les formes complexes.
Largeur des lés et nombre de joints
Les formats vont de rouleaux de 2 m de large à des rouleaux de 7 m, auxquels s'ajoutent les panneaux EPDM. Chaque joint est une soudure ou un collage à réaliser par temps sec, puis à contrôler, et c'est un point par lequel une fuite peut apparaître. Un grand bassin de rétention se couvre plus vite en rouleaux larges, déroulés à l'engin. Sur un long canal, la largeur de rouleau se choisit d'après le périmètre de la section à revêtir, pour la couvrir avec le moins de lés possible côte à côte.
Calcul de la surface
Pour la longueur à commander, ajoutez à la longueur en plan deux fois la profondeur, puis une longueur d'ancrage à chaque extrémité. La largeur se calcule de la même manière. Sur un talus, la profondeur verticale se remplace par la longueur développée de la pente, qui est plus grande. Un ouvrage couvert en plusieurs lés demande en plus la largeur des recouvrements entre lés. Divisez la surface obtenue par celle d'un rouleau ou d'un panneau et arrondissez au format supérieur : vous obtenez le nombre de formats à commander.
Géomembrane et géotextile : protection et accessoires de pose
Trois produits de la gamme géotechnique accompagnent la pose d'une géomembrane. Le choix dépend de ce qu'ils protègent : la membrane elle-même, les zones où circulent les engins ou les cours d'eau voisins du terrassement.
Géotextile non tissé sous et sur la géomembrane
Le géotextile non tissé se pose sous la membrane pour la protéger du poinçonnement par les cailloux et les racines du support. Il se pose aussi par-dessus lorsqu'elle reçoit un recouvrement de terre, de graviers ou d'enrochements. Sous la membrane, un géocomposite de drainage le remplace lorsque le support doit aussi évacuer de l'eau ou des gaz. La catégorie géotextiles regroupe les autres modèles.
Géotextile tissé pour les zones circulées
Le géotextile tissé a une forte résistance à la traction. Il se pose sous une couche de grave pour stabiliser les pistes d'accès, les aires de stockage des rouleaux et les plateformes de travail autour de l'ouvrage.
Barrière anti-érosion pendant le terrassement
La barrière filtrante anti-érosion est une toile tissée et poreuse, à l'inverse des membranes d'étanchéité. Tendue en aval des terrassements, elle laisse passer l'eau et retient les sédiments avant qu'ils n'atteignent un fossé, un ruisseau ou une rivière. La catégorie contrôle de l'érosion et des sédiments regroupe les autres produits de gestion des sédiments.
Catégories populaires
Géotextiles
Voir les produits >
Géocomposites de drainage
Voir les produits >
Barrières anti-racines et anti-mauvaises herbes
Voir les produits >
Frequently Asked Questions
Une géomembrane est une feuille continue et étanche qui empêche le passage de l'eau et des liquides. Un géotextile est un textile perméable qui laisse passer l'eau et sert à filtrer, séparer, renforcer ou protéger. Sur un bassin ou une fosse, les deux se posent ensemble : le géotextile protège la membrane, et la membrane fait l'étanchéité.
Les deux termes désignent une feuille étanche posée dans une excavation pour retenir l'eau. Le terme bâche de bassin s'emploie surtout pour les bassins de jardin. Le terme géomembrane désigne les membranes destinées aux ouvrages de génie civil et d'environnement, comme les bassins de rétention, les canaux, les lagunes et le confinement des déchets.
Un drainage sous la membrane est nécessaire dans trois cas : quand la nappe peut remonter au-dessus du fond, quand le sol dégage des gaz (sols organiques ou anciens remblais de déchets) ou quand des infiltrations arrivent par les talus. Sans évacuation, l'eau ou le gaz soulève la membrane et forme des poches qui la mettent en tension. La couche drainante se pose sous la membrane et se raccorde à un exutoire ou à un évent.
Les membranes thermoplastiques, comme le polypropylène et le polyéthylène, s'assemblent par soudure à chaud des lés en recouvrement, à la soudeuse automatique à coin chauffant, ou par extrusion sur les points singuliers. L'EPDM se joint par collage avec des bandes adhésives prévues pour ce matériau. Dans tous les cas, les recouvrements se font sur des surfaces propres et sèches, et chaque joint est contrôlé avant la mise en eau.
L'ancrage le plus courant est une tranchée creusée en crête de talus, en retrait du bord. La membrane, accompagnée de son géotextile de protection, descend dans la tranchée, qui est ensuite remblayée et compactée. Les dimensions de la tranchée et sa distance au bord dépendent de la pente, de la longueur du talus et de l'exposition au vent.
