Racks et stockage d'échafaudage

Rack d'échafaudage, berceaux et bacs : un format par élément

Le format se choisit d'après ce que l'on range : les tubes et éléments longs vont en rack ou sur berceaux, les colliers et petites pièces en bac, les charges à lever en cage, et les pièces prélevées au détail en caisse-palette à ouverture frontale.

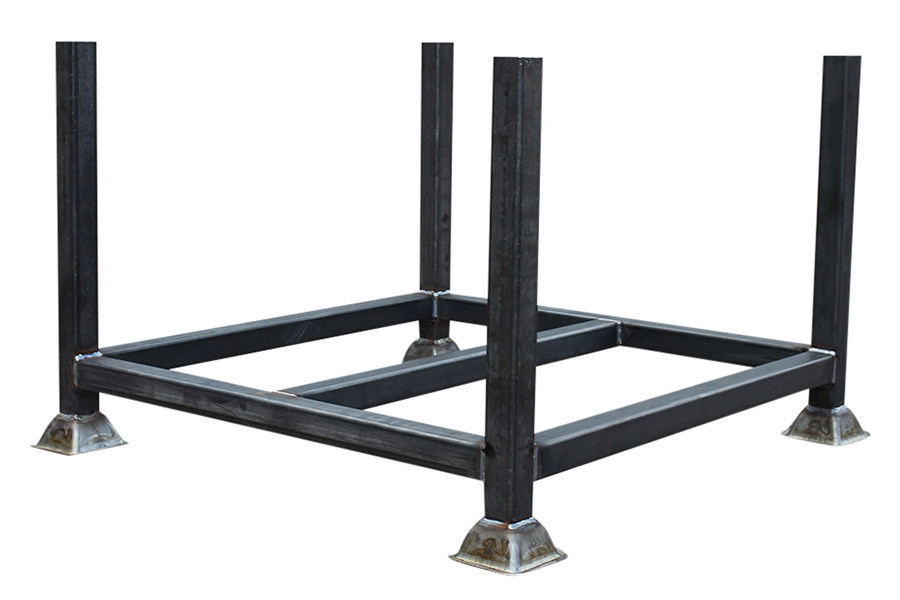

Racks de stockage à montants

Le rack à montants reçoit les tubes d'échafaudage en botte et les autres éléments longs, tenus entre ses montants d'angle et renforcés par une barre centrale. Il convient aux parcs où les mêmes tubes partent et reviennent d'un chantier à l'autre, car la botte reste groupée du rayonnage au plateau du camion sans être reprise tube par tube. HERMEQ fournit ces racks de stockage à montants pour le stockage au dépôt comme pour le transport.

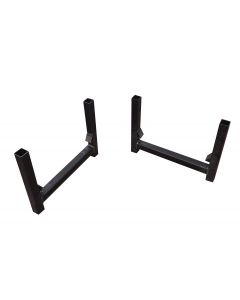

Berceaux à tubes en U

Le berceau en U est le moyen le plus simple de tenir des tubes en vrac : les tubes se couchent entre les branches du U et forment une pile alignée qui ne roule pas. Il n'y a rien à assembler, et chaque tube se reprend sur le dessus de la pile. C'est donc le format des stocks de tubes qui entrent et sortent tous les jours. Les berceaux à tubes d'échafaudage sont prévus pour le tube standard des planches, tubes et colliers d'échafaudage et existent en deux tailles selon le volume à stocker.

Bacs à colliers en acier

Le bac à colliers, aussi appelé panier ou caisse de rangement, rassemble les colliers, plaques de base et autres petites pièces qui se dispersent dès qu'elles voyagent en vrac. Il se remplit au démontage, se range plein au dépôt et repart tel quel vers le chantier suivant. Les bacs de rangement en acier accompagnent les équipes qui montent en tube et collier et reçoivent aussi les petits accessoires d'échafaudage.

Cages de manutention pour levage à la grue

La cage de manutention, ou cage de levage, est une caisse en acier faite pour être levée à la grue ou prise au chariot élévateur. On la choisit pour les charges en vrac qui doivent monter au niveau de travail ou traverser le chantier, comme les colliers, les petites pièces d'échafaudage ou le matériel de chantier divers. Pour tout chargement levé sous le crochet, c'est le format à utiliser, car les cages de manutention pour grue et chariot élévateur sont conçues pour le levage et marquées de leur CMU.

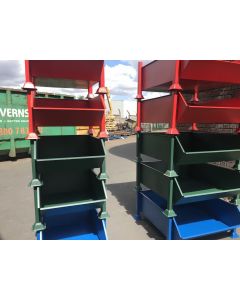

Caisses-palettes à ouverture frontale

La caisse-palette en acier est ouverte sur l'avant, si bien que les pièces se prennent à la main sans vider ni déplacer le contenant. Elle a sa place au magasin et dans la zone de préparation, là où les composants sont prélevés au détail pour composer une commande de chantier. Les caisses-palettes à ouverture frontale alignées côte à côte forment un poste de prélèvement où chaque type de pièce a son emplacement.

Organiser le rangement d'échafaudage au dépôt

Empilage et place au sol

Les racks à montants ont des pieds carrés qui permettent de poser un rack sur celui du dessous, si bien que le stock de tubes monte en hauteur sur l'emprise d'un seul rack. Une même règle vaut pour toutes les piles du dépôt : les racks les plus chargés en bas, des piles posées sur un sol plan et stabilisé, et des allées assez larges pour le chariot élévateur qui viendra les reprendre. L'emplacement de chaque format se décide avant la livraison, avec les caisses-palettes près du comptoir de préparation et les racks et bacs près de la zone de chargement.

Repérage par couleur

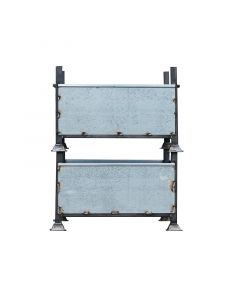

Les bacs en acier existent en rouge, bleu, vert et jaune en plus de la version brute, et les caisses-palettes à ouverture frontale en rouge, bleu et vert. Un dépôt peut ainsi attribuer une couleur à chaque famille de colliers, à chaque lot ou à chaque chantier, et le cariste reconnaît le contenu d'un bac à distance sans lire d'étiquette. Le bac pour piquets de coffrage routier et le bac pour colliers de clôture reprennent les mêmes teintes. Une entreprise qui gère plusieurs métiers réserve donc une couleur au coffrage routier et une autre à la clôture de chantier.

Lots de chantier et inventaire

Un lot préparé au dépôt donne à l'équipe de monteurs un jeu de tubes et de colliers compté pour l'ouvrage. Les tubes sont comptés dans le rack ou sur le berceau, les colliers et plaques de base sont prélevés à la caisse-palette puis réunis dans un bac affecté au lot, et une fiche fixée au bac indique son contenu. Au retour, le même rack et le même bac repassent au comptage avant d'être remis en stock, ce qui fait apparaître les manques et les pièces abîmées avant le montage suivant. L'inventaire du parc d'échafaudage se tient alors par contenant, chaque rack et chaque bac ayant un contenu connu.
