Palplanches et blindage de tranchée

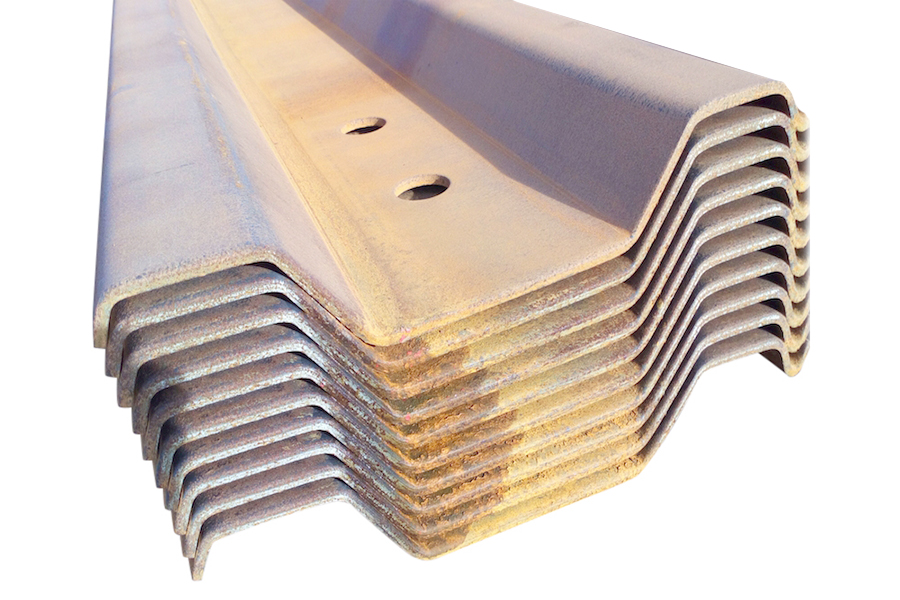

Une palplanche est un profilé d'acier enfoncé verticalement dans le sol pour retenir les terres et l'eau, seule ou assemblée en rideau avec ses voisines. HERMEQ fournit des palplanches en acier et des palfeuilles formées à froid pour le blindage temporaire des tranchées et les travaux de soutènement linéaire.
Selon le profil, les feuilles se recouvrent ou s'emboîtent pour former des parois continues qui stabilisent les fouilles, les tranchées de réseaux et les interventions en milieu contraint. La gamme s'étend aux palplanches en U et en Z pour les ouvrages de soutènement plus lourds, ainsi qu'aux accessoires qui servent à battre, étayer et arracher les feuilles.
Types de palplanches et de rideaux de blindage
Palplanches à recouvrement

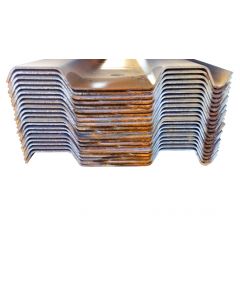

Les palplanches à recouvrement se choisissent pour les tranchées de réseaux linéaires en terrain qui se tient, lorsque la cadence de pose compte davantage que la continuité de la paroi.

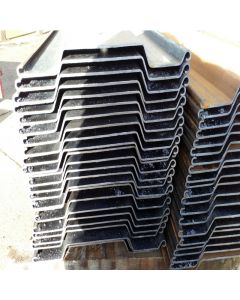

Palplanches L8 à emboîtement

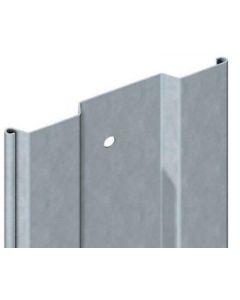

Le profil L8 forme une paroi rigide et continue qui reprend des poussées horizontales importantes en terrain meuble ou instable. Les palplanches L8 à emboîtement servent au blindage de tranchées comme aux travaux de génie civil et aux chantiers portuaires. Lorsque la paroi reste longtemps exposée à l'eau ou aux intempéries, les palplanches L8 galvanisées portent un revêtement de zinc qui protège l'acier de la corrosion.
Palfeuilles FLP

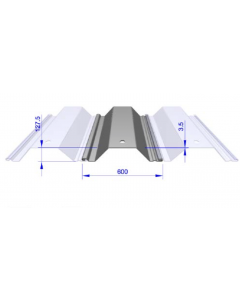

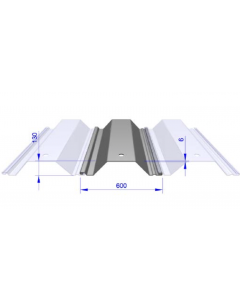

Le FLP est un profil à emboîtement facile, fabriqué en deux épaisseurs pour deux niveaux de charge. Les palfeuilles FLP 600/3.5 conviennent aux blindages courants, et les palfeuilles FLP 600/6.0, plus lourdes, se choisissent pour les chantiers qui demandent des feuilles de grande longueur.
Palfeuilles KD400/6 et KD600/6

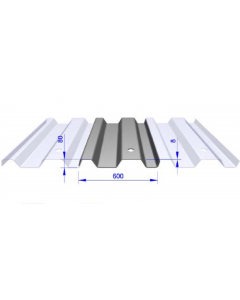

Le rideau de coffrage KD400/6 s'emboîte simplement et se pose sans grue, à la main si besoin, ce qui le destine aux tranchées de réseaux et au soutènement linéaire en accès restreint. Le rideau de coffrage KD600/6, plus large et plus rigide, couvre plus vite le linéaire des tranchées de profondeur moyenne à élevée soumises à une forte pression latérale.

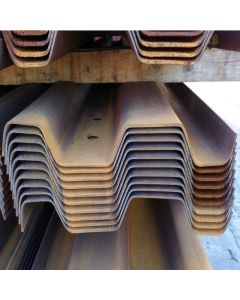

Palplanche KD6 (KKD 600/8)
Plus épaisse que toutes les autres palfeuilles de la gamme, la palplanche KD6 (KKD 600/8) compte parmi les palplanches à recouvrement les plus résistantes. Elle reprend le format du KD600/6 avec un acier plus épais et des longueurs plus grandes, pour les excavations de petite à moyenne taille où la profondeur ou la poussée demandent davantage de rigidité.

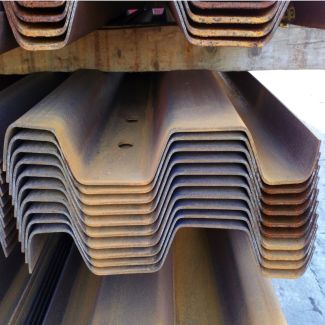

Palplanches KKD reprofilées

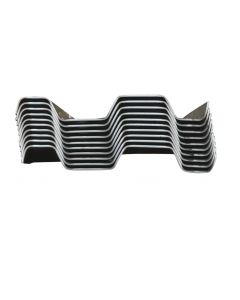

Repassées dans une machine de reprofilage, les palplanches KKD 600/6 réusinées retrouvent le profil KKD d'origine. Elles sont l'alternative à la palplanche acier d'occasion, avec un profil restauré, pour les blindages de charge moyenne à lourde.
Palplanches en U Larssen et GU

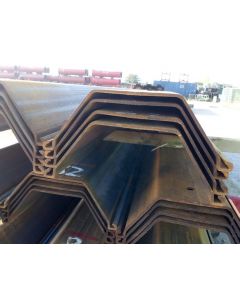

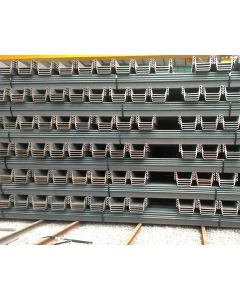

Aussi appelés palplanches Larssen, les profils en U équipent les ouvrages de soutènement lourds : murs, berges, batardeaux et quais. Leurs serrures crantées s'emboîtent d'une feuille à l'autre et augmentent la résistance de la paroi à la flexion. La gamme réunit les palplanches Larssen en U ThyssenKrupp, en profils L601 à L607, et les palplanches en U ArcelorMittal GU, de la GU 7N à la GU 28N.

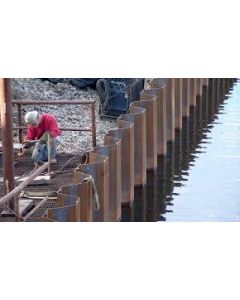

Palplanches en Z
Pour les rideaux de soutènement de grande hauteur, en génie civil comme en site portuaire, les palplanches en Z complètent les profils en U. La sélection s'étend de l'EZ17 au ZZ46-700.

Palplanche à recouvrement ou à emboîtement
Tout dépend du terrain et de la nécessité d'une paroi continue. Une palplanche à recouvrement se pose contre la précédente en la chevauchant : chaque feuille reste indépendante, la pose va vite, et le système convient aux tranchées linéaires en terrain qui se tient, où la paroi retient le sol sans former un écran continu.
Une palplanche à emboîtement se verrouille dans sa voisine par sa serrure, et l'ensemble forme un rideau qui travaille d'un seul tenant. Ce système se choisit en terrain meuble, boulant ou instable, sous une poussée latérale plus forte, et partout où il faut limiter le passage du sol et de l'eau entre les feuilles.
Blindage de tranchée, soutènement et berges
Tranchées de réseaux et fouilles
Une tranchée de réseau se blinde sur ses deux parois longues, alors qu'une fouille pour un regard ou une chambre se blinde le plus souvent sur ses quatre côtés. Les palplanches à recouvrement et les rideaux KD se posent alors en vis-à-vis, tenus par des étais réglables placés en travers de la tranchée à mesure que l'excavation descend. Sous chaussée, le blindage se complète de plaques de passage de tranchée, et les câbles ou canalisations posés reçoivent leur protection des réseaux enterrés avant le remblai.
Soutènement linéaire et murs de soutènement
Un mur de soutènement en palplanches retient seul la poussée des terres sur toute sa hauteur, sans paroi opposée contre laquelle s'étayer. Il lui faut un rideau continu et rigide : les L8 à emboîtement pour les hauteurs modestes, les profils en U et en Z lorsque la hauteur et la charge augmentent. En tête, une lierne reliée à des tirants reprend l'effort lorsque la fiche seule ne suffit pas.
Berges, étangs et batardeaux
Au bord de l'eau, la paroi limite les infiltrations et subit une exposition prolongée à l'humidité. Un batardeau est une enceinte provisoire qui isole une zone de travail de l'eau le temps du chantier : ses palplanches en U ou en Z, aux serrures emboîtées, sont battues avant les travaux puis arrachées à la fin. Pour une berge ou un étang où un profil plus léger suffit, les L8 galvanisées tiennent la rive.

Épaisseur, longueur et largeur utile des palplanches
Épaisseur du profil
L'épaisseur, de 3,5 mm à 8 mm sur les palplanches de tranchée, détermine la rigidité du profil et sa tenue au battage. Un profil mince suffit aux tranchées peu profondes en terrain stable, tandis que la profondeur, la poussée des terres et les surcharges en bord de fouille, comme les engins, les déblais ou la circulation voisine, orientent vers un profil plus épais.
Longueur et profondeur de fiche
La longueur d'une palplanche se calcule à partir de la profondeur d'excavation, à laquelle s'ajoutent la fiche, c'est-à-dire la partie enfoncée sous le fond de fouille qui tient le pied de la paroi, et une hauteur hors sol en tête. Selon les profils, la gamme couvre des longueurs de 1 m à 8 m.
Largeur utile et cadence de pose
La largeur utile, de 330 mm à 600 mm selon le profil, correspond à la largeur de paroi réellement couverte par une feuille une fois posée. Une feuille large couvre un linéaire donné avec moins d'éléments, donc moins de levages et de battages, alors qu'une feuille étroite reste plus légère à manipuler à la main ou avec un petit engin.
Accessoires de battage, d'étaiement et d'arrachage
Avant de commander un linéaire de palplanches, la liste de chantier comprend le capuchon adapté au profil, le matériel de levage, les étais ou liernes de la paroi et l'extracteur qui servira à la dépose.
Capuchons de battage et manilles de levage

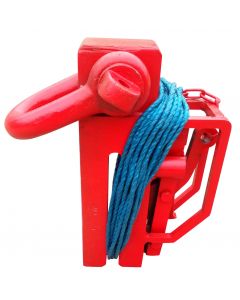

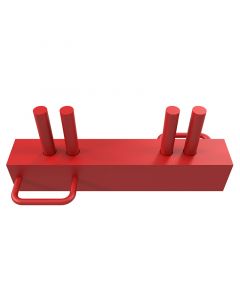

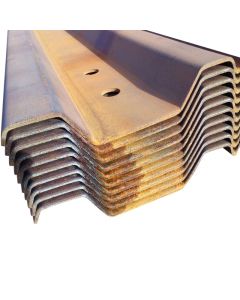

Placé en tête de feuille, le capuchon répartit les coups ou la poussée du godet sans écraser l'acier. Les capuchons de battage existent pour les profils standard, FKD, KKD et L8, et un capuchon mal assorti abîme la tête de la palplanche. Les manilles de levage servent à lever chaque feuille et à la présenter verticalement avant le battage.

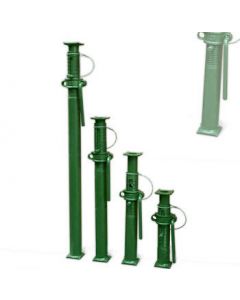

Étais de tranchée, liernes et poutres

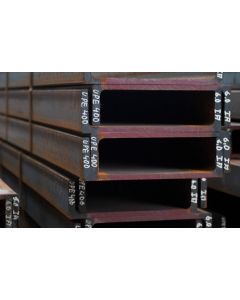

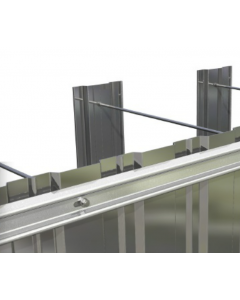

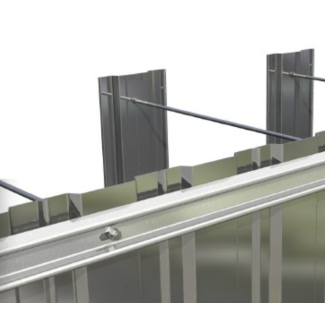

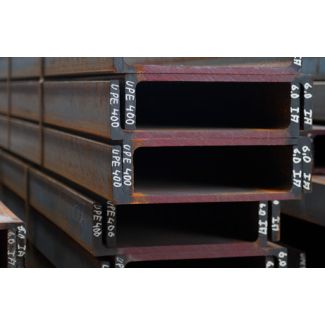

Les étais de tranchée réglables se placent à l'horizontale entre les deux parois, puis s'allongent et se bloquent contre elles. La barre de raidissement L8 sert de lierne dans les systèmes de tirants de palplanches. Pour les fouilles plus lourdes, les poutres en acier à ailes larges forment les liernes et les cadres. Les tubes d'acier pour étayage, de grand diamètre, travaillent en butons entre les parois.

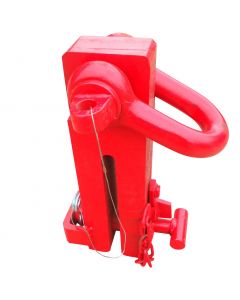

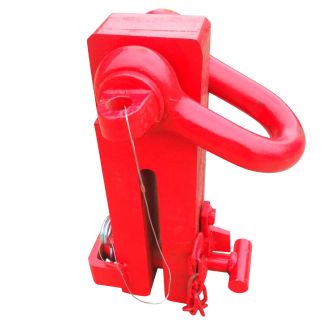

Extracteurs de palplanches
En fin de travaux, les extracteurs de palplanches saisissent la feuille en tête pour l'arracher du sol et la récupérer pour le chantier suivant. Leur capacité se choisit selon la longueur et la fiche des feuilles à arracher.
Remplissages EPS et pinces de garde-corps

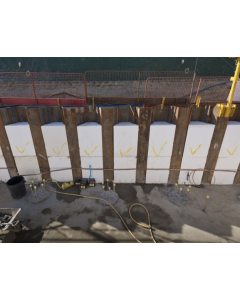

Les remplissages de palplanches en EPS comblent les vides d'une paroi de palplanches, là où le rideau ne ferme pas complètement. La pince de garde-corps pour palplanches fixe les garde-corps sur les palplanches et les poteaux de tranchée, en tête de fouille.

Catégories populaires

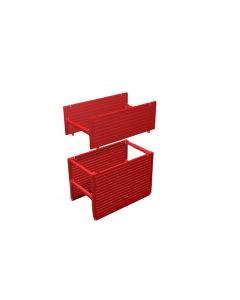

Coffrage de voirie
Voir les produits >

Plaque de chaussée
Voir les produits >

Fer à béton et plaques d'acier
Voir les produits >
Frequently Asked Questions
Sur chantier, la palfeuille désigne une feuille d'acier légère, formée à froid, posée en blindage de tranchée à la pelle ou par fonçage entre des guides. La palplanche désigne plus largement tout profil d'acier enfoncé dans le sol pour former un rideau, des feuilles légères aux profils lourds en U et en Z. Les palplanches à recouvrement et les rideaux KD de la gamme correspondent aux palfeuilles au sens du métier.
Les palplanches en bois et en béton servent surtout de bordures, de retenues de terre de jardin et de clôtures, où la charge reste faible. Le blindage de tranchée et le soutènement de chantier se font en acier, qui reprend la poussée des terres, se bat dans le sol et s'arrache pour être réutilisé.
La norme NF EN 10249 encadre les palplanches formées à froid en aciers non alliés. Les palfeuilles KD400/6 et KD600/6 y sont conformes et portent le marquage CE, et les palplanches L8 sont également marquées CE.
Le prix dépend du profil, de l'épaisseur et de la longueur. Un profil plus épais ou plus large contient plus d'acier au mètre et coûte davantage. Pour estimer un chantier, divisez le linéaire à blinder par la largeur utile du profil pour obtenir le nombre de feuilles, puis multipliez par le prix de la longueur retenue.
L'article R4534-24 du Code du travail impose de blinder, d'étrésillonner ou d'étayer les fouilles en tranchée à parois verticales ou sensiblement verticales de plus de 1,30 m de profondeur dont la largeur est égale ou inférieure aux deux tiers de la profondeur. L'OPPBTP rappelle que la profondeur ne suffit pas à juger : la cohésion du sol, l'eau, les réseaux existants, les surcharges et les vibrations peuvent provoquer un éboulement dans une tranchée moins profonde. Il revient au responsable du chantier d'évaluer ce risque et de définir le blindage avant le début des travaux.
