Garde-corps tubulaire galvanisé à tubes et raccords
La gamme de garde-corps tubulaire galvanisé HERMEQ repose sur le système SG4, dont les pieds entièrement galvanisés reçoivent des tubes d'échafaudage formant la main courante et la lisse intermédiaire. Le garde-corps se monte avec les colliers d'échafaudage courants, comme tout ouvrage à tubes et raccords.
Le même système sert de protection temporaire pendant des travaux ou reste en place comme garde-corps permanent. Les lisses sont en tube d'échafaudage en acier galvanisé de 48,3 mm de diamètre extérieur, le format standard des raccords d'échafaudage.
Garde-corps galvanisé à tubes : pied SG4 et tubes Ø48,3 mm
Ce système de main courante associe des pieds galvanisés qui portent les montants et des tubes qui forment la lisse haute et la lisse intermédiaire, le tout assemblé par des raccords d'échafaudage. En rive de chute, la ligne se complète d'une plinthe de butée en pied, comme tout garde-corps.

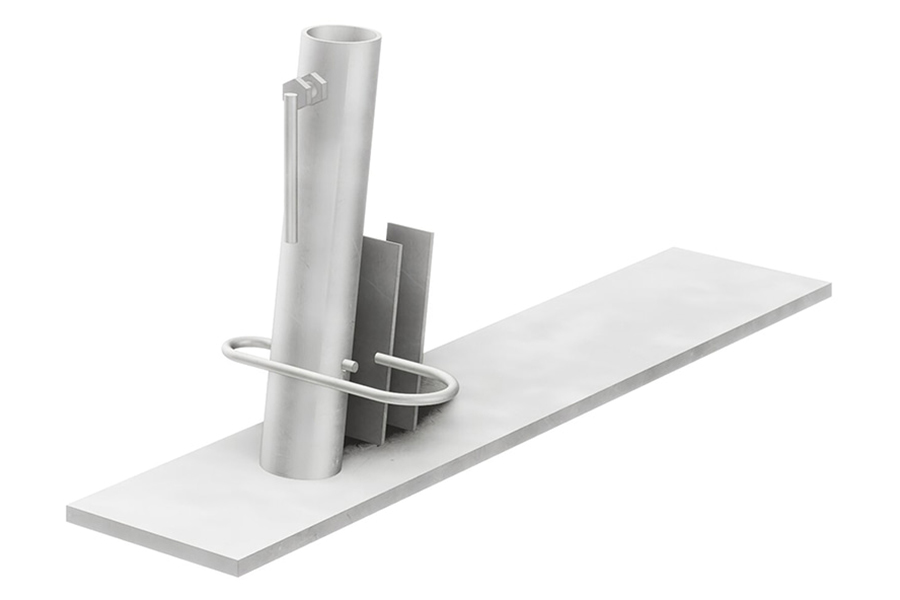

Pied de garde-corps SG4
Le pied de garde-corps SG4 est la base du système SG4 et reçoit le montant en tube. Il est entièrement galvanisé. Le système est conçu pour que l'on puisse travailler le long du garde-corps sans en démonter aucun élément, ce qui le destine aux bordures où les intervenants passent et repassent pendant toute la durée de l'intervention.
Tubes d'échafaudage galvanisés
Les tubes d'échafaudage galvanisés forment les montants et les lisses du garde-corps. Ils existent en longueurs de 1,5 m à 6,4 m et peuvent être coupés à longueur sur demande. Le tracé se prépare en relevant chaque côté de la bordure, puis en retenant les longueurs qui le couvrent avec le moins de raccords possible. Les angles et les retours reçoivent un montant à chaque changement de direction. Un garde-corps monté avec ces tubes se complète avec le matériel d'échafaudage déjà présent sur un chantier ou dans un atelier de maintenance.
Garde-corps temporaire ou permanent
Tout dépend de la durée pendant laquelle la bordure restera accessible une fois le chantier terminé. Un garde-corps temporaire est le bon choix pour une phase de travaux ou une campagne de maintenance : amovible, il est posé avant l'intervention, démonté à la fin, puis réemployé ailleurs avec les mêmes pieds et les mêmes tubes. Un garde-corps permanent est nécessaire lorsque des personnes continueront à fréquenter la bordure, comme sur une toiture terrasse accessible, une zone technique visitée par les mainteneurs ou une passerelle de circulation entre deux bâtiments.
La galvanisation permet à un même système de répondre aux deux cas, puisque l'acier protégé par le zinc supporte une exposition prolongée aux intempéries.
Garde-corps extérieur en acier galvanisé sur toiture et site industriel
Sur toiture comme en site industriel, l'implantation du garde-corps se décide à partir des endroits où les personnes circulent et s'arrêtent pour travailler.
Toitures terrasses et zones techniques
Sur une toiture terrasse, le garde-corps protège la rive le long des cheminements qui mènent aux équipements : groupes de climatisation, centrales de traitement d'air, extracteurs ou champs de panneaux photovoltaïques. La protection couvre l'espace où le technicien se tient autour de la machine, ainsi que le trajet depuis la trappe ou l'échelle d'accès.
Plateformes, quais et sites industriels
Sur une plateforme, une mezzanine de stockage ou un quai de chargement, le garde-corps galvanisé industriel suit les bords devant lesquels le personnel passe à pied, sans interruption dans les angles. Les ouvertures nécessaires au chargement ou au passage des marchandises se définissent dès le tracé, afin que la main courante reste continue sur le reste du linéaire. Pour relier deux niveaux, les escaliers et passerelles de chantier complètent l'installation.
Main courante, garde-corps de chantier ou protection individuelle
Chaque bordure appelle sa propre protection parmi les équipements de travail en hauteur : une main courante en tube pour une rive stable et durable, un garde-corps grillagé pour une dalle en construction, un filet ou un équipement individuel lorsque aucun garde-corps ne peut être posé.
Bord de dalle et trémies en gros œuvre
Pendant le gros œuvre, les rives de dalle et les trémies se protègent avec un garde-corps de chantier pour bord de dalle, fixé sur la dalle ou en nez de dalle et déplacé d'un niveau à l'autre au fil de l'élévation. Sous une façade en travaux, la chute d'objets vers la rue relève des filets pare-gravats.
Travaux sans protection collective possible
Lorsqu'aucune protection collective ne peut être installée, par exemple pour une intervention ponctuelle sur une bordure sans support pour un garde-corps, la protection passe par des systèmes antichute associés à des harnais et longes.
Catégories populaires
Garde-corps provisoires de chantier
Voir les produits >
Levage de matériaux en hauteur
Voir les produits >
Escaliers de chantier et passerelles
Voir les produits >
Frequently Asked Questions
La main courante est la lisse haute, celle sur laquelle on pose la main. Le garde-corps est l'ensemble complet qui empêche la chute : main courante, lisse intermédiaire, plinthe et montants. Une main courante seule, le long d'un escalier par exemple, guide la personne mais ne protège pas une bordure de chute.
Le Code du travail impose de prévenir les chutes de hauteur et donne la priorité aux protections collectives, comme le garde-corps, sur les équipements individuels. Pour des travaux temporaires en hauteur, l'article R. 4323-59 précise ce qu'un garde-corps doit comporter : une main courante placée entre 1 m et 1,10 m de hauteur, une lisse intermédiaire à mi-hauteur et une plinthe de butée de 10 à 15 cm. La protection individuelle ne se justifie que lorsque ces protections collectives ne peuvent pas être mises en place.
Un fer non traité rouille rapidement en extérieur, alors que le zinc protège l'acier galvanisé. Le bois demande un traitement et un entretien réguliers. L'aluminium se rencontre surtout dans les garde-corps en kit pour l'habitat, alors que les systèmes à tubes et raccords d'échafaudage reposent sur le tube acier.
Un garde-corps galvanisé a la teinte gris métal du zinc, qui devient gris mat avec le temps en extérieur. S'il faut une couleur pour l'accorder à une façade ou signaler une bordure, l'acier galvanisé peut être thermolaqué par un applicateur, après une préparation de surface propre à la galvanisation. Le thermolaquage s'applique surtout aux garde-corps permanents, car un équipement temporaire se raye à chaque démontage.
Un lavage à l'eau claire, sans produit acide ni abrasif, retire les dépôts qui retiennent l'humidité contre le zinc. Une inspection périodique porte sur le serrage des raccords, l'état des pieds et les éventuelles traces de rouille aux points de choc. Une zone où le zinc a été endommagé se retouche avec une peinture riche en zinc.
