Géocomposites de drainage

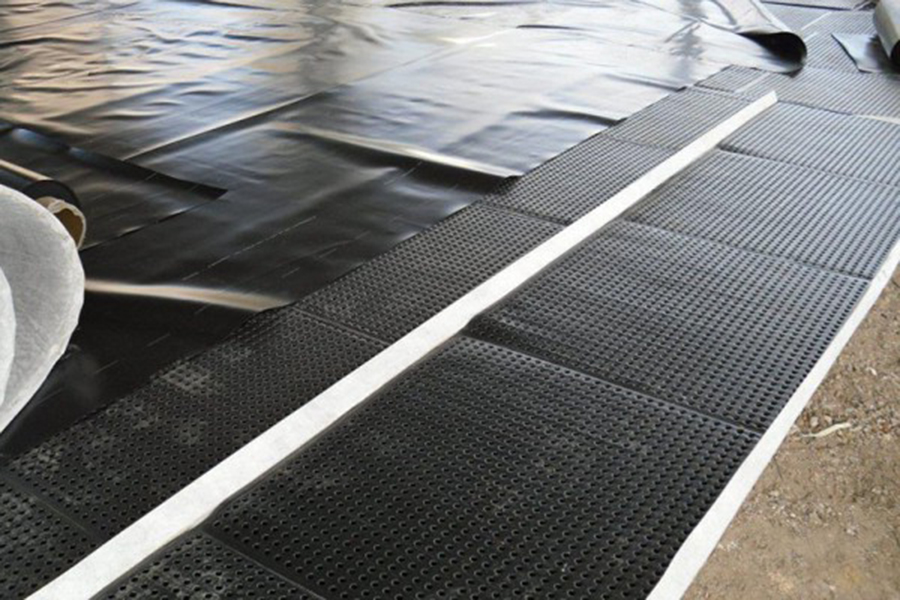

Un géocomposite de drainage associe un noyau drainant en polyéthylène haute densité (PEHD) à un filtre géotextile, pour capter et conduire l'eau dans les remblais d'autoroutes, les tunnels, les décharges et contre les fondations de bâtiments. Le filet de drainage géocomposite est un noyau extrudé mince, revêtu de géotextile non tissé sur ses deux faces : le filtre retient le sol et garde libres les vides du noyau. Les géocomposites Techdrain ont un noyau à plots à haute résistance et à fort débit, avec un filtre sur une ou deux faces, et existent aussi en drain de rive FIN25 entièrement enveloppé.
-
-
Panneau de Drainage Géocomposite Techdrain FIN25À partir de 331,78 € 398,14 €Livraison en 10 jours
Nappe à plots, drain de rive et filet de drainage
La forme du noyau et le format du produit orientent le choix entre les trois types de la gamme.
Nappe de drainage à plots Techdrain
La nappe de drainage Techdrain à noyau à plots se choisit contre un mur enterré, derrière un ouvrage de soutènement ou dans un remblai, partout où le drain doit tenir sous une forte poussée des terres et évacuer un débit élevé. Son noyau en PEHD à plots ménage un vide continu entre l'ouvrage et le terrain, dans lequel l'eau descend librement vers le pied du mur.
Drain de rive Techdrain FIN25
Le drain de rive Techdrain FIN25 est un panneau étroit, posé debout dans une tranchée de faible largeur en rive de chaussée, qui recueille l'eau de la structure routière sur toute sa hauteur. Entièrement enveloppé de géotextile, il est conçu pour le drainage des accotements d'autoroutes et existe en hauteurs de 0,15 m à 0,90 m. Son format réduit la largeur de tranchée à ouvrir et le volume de granulats drainants à approvisionner, et il sert aussi à l'évacuation passive des gaz et des liquides.
Filet de drainage géocomposite
Le filet de drainage géocomposite se choisit pour une couche drainante mince et continue sur une grande surface : sous un dallage, sous un remblai, sur un talus ou dans un dispositif de couverture. Livré en rouleaux, il se déroule lé après lé et limite le nombre de joints à traiter sur les grandes surfaces.
Géofilet ou noyau à plots en PEHD
Les deux noyaux drainent l'eau dans leur plan, et ce qui les départage est la manière dont la charge et l'eau arrivent sur le drain. Le géofilet extrudé est mince et plat : il se pose à plat ou en pente sous une charge répartie, dans une couche drainante continue qui couvre une surface, comme sous un dallage, sous une couverture de décharge ou sous la terre végétale d'un talus, dont la tenue relève ensuite du contrôle de l'érosion des talus.
Le noyau à plots a une résistance et un débit plus élevés. Il convient donc contre un mur, autour d'un tunnel ou sous un remblai épais, là où la poussée des terres est forte et où les venues d'eau convergent vers le pied de l'ouvrage.
Drainage vertical, remblais routiers, tunnels et décharges
Murs enterrés et fondations
Contre un sous-sol, un vide sanitaire ou un mur de soutènement, l'eau du terrain est captée sur toute la hauteur et descend dans le noyau jusqu'au pied de la fondation au lieu de s'accumuler contre la paroi. Le géocomposite monte jusque sous le niveau du terrain fini pour recueillir aussi les infiltrations de surface.
Remblais et accotements d'autoroutes
En rive de chaussée, l'objectif est d'évacuer l'eau de la couche de forme et de l'assise de chaussée avant qu'elle n'en réduise la portance. Le drain de rive FIN25, filtrant sur ses deux faces, se pose dans la tranchée longitudinale et se raccorde à un collecteur en fond de tranchée. Dans le corps d'un remblai ou derrière une culée, une nappe Techdrain filtrée sur deux faces intercepte les venues d'eau entre deux couches de matériau.
Tunnels et ouvrages enterrés
Sur une tranchée couverte, un cadre, un dalot ou un parking enterré, le géocomposite se pose sur l'étanchéité de l'extrados et des piédroits avant le remblaiement. L'eau qui percole dans le remblai est conduite vers les drains de pied et ne se met pas en charge contre la structure.
Décharges et installations de stockage de déchets
Dans une couverture de casier, la couche drainante posée au-dessus des géomembranes d'étanchéité recueille l'eau de pluie infiltrée dans la terre de couverture et la conduit en bas de pente, et le géofilet s'y prête sur les grandes surfaces et les talus. Sous la géomembrane d'un casier ou d'un bassin, le drainage évacue les gaz et l'eau qui remontent du support et soulèveraient sinon l'étanchéité. En périphérie, le panneau FIN25 posé en tranchée collecte ces gaz et les conduit vers les évents.
Membrane drainante, filtre et épaisseur du noyau
Filtre géotextile sur une face ou sur deux faces
Sur toute la gamme, le géotextile se place du côté du sol, puisque c'est lui qui retient les fines. Une nappe Techdrain à filtre sur une face se pose contre une paroi étanchée, la face sans filtre contre l'ouvrage. Un noyau filtré sur deux faces, le filet de drainage ou le panneau FIN25 se posent là où le sol est présent des deux côtés : dans un remblai, dans une tranchée ou entre deux couches de terrain.
Épaisseur du noyau et débit à évacuer
Un noyau plus épais conduit davantage d'eau dans son plan. Le filet de drainage se décline en épaisseurs de noyau de 4,5 à 8 mm, et la nappe Techdrain en trois grades, Techdrain 6, 12 et 25. Le grade se choisit d'après le débit recueilli sur la hauteur ou la longueur drainée et d'après la charge que le remblai exerce sur le noyau.
Membrane drainante à excroissances ou géocomposite filtrant
Une membrane drainante à excroissances nue protège l'étanchéité d'un mur contre le remblai, mais elle n'a pas de filtre : les fines du terrain migrent entre les plots et colmatent peu à peu le vide drainant. Chaque produit de cette gamme associe à son noyau un filtre géotextile qui laisse passer l'eau et retient le sol. Lorsqu'un filtre complémentaire est prévu en tranchée ou autour d'un collecteur, il se choisit parmi les géotextiles de filtration et de séparation.
Catégories populaires
Géotextiles
Voir les produits >
Géomembranes
Voir les produits >
Barrières anti-racines et anti-mauvaises herbes
Voir les produits >
Frequently Asked Questions
Un géotextile est une seule nappe textile qui filtre, sépare ou protège, mais qui conduit peu d'eau dans son plan. Un géocomposite de drainage associe ce géotextile à un noyau drainant en PEHD, et il filtre et draine à la fois.
Contre un mur, sous un dallage ou en couverture, un géocomposite peut tenir la place d'une couche granulaire drainante lorsque son débit correspond à l'eau à évacuer. Il réduit alors l'excavation et le volume de matériaux à transporter. Le dimensionnement compare le débit du noyau sous la charge prévue avec le débit à recueillir.
Non. Le géocomposite évacue l'eau du terrain pour qu'elle ne reste pas en charge contre la paroi, mais il ne rend pas le mur étanche. L'enduit ou la membrane d'étanchéité reste appliqué sur le mur, et le géocomposite se pose devant, côté terrain.
Au pied de l'ouvrage, le géocomposite se raccorde à un drain collecteur perforé posé avec une pente régulière dans une tranchée de matériau drainant enveloppée de géotextile. Le bas du géocomposite se rabat souvent autour du collecteur. Le collecteur rejoint un regard, un réseau ou un exutoire, par gravité ou par pompage.
Oui, il se pose verticalement contre les murs et les ouvrages enterrés, horizontalement sous les dallages et les couvertures, et en pente sur les talus. L'eau circule dans le plan du noyau vers le point bas. Une pose horizontale demande donc une pente vers l'exutoire, et les lés se déroulent dans le sens de l'écoulement.
Le remblai se met en place par couches, avec un compactage léger contre la paroi, sans engin circulant directement sur le géocomposite et sans blocs déversés contre lui. Les recouvrements de géotextile se font dans le sens de l'écoulement. Le bord supérieur se fixe par un profilé de rive pour que la terre ne passe pas derrière la nappe.
