Équipement de levage pour grue et chariot élévateur

Bennes, cages, fourches et pinces de levage

La charge et la forme sous laquelle elle arrive décident de la famille : béton frais, déchets en vrac, palettes, pièces unitaires comme les bordures, ou contenants tels que fûts, IBC et bouteilles de gaz.

Bennes à béton et bacs à mortier

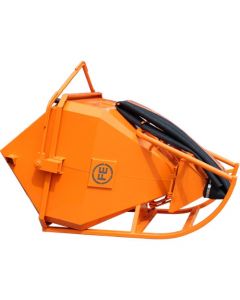

Pour couler sous grue, la benne de coulage Twinflow convient aux coulages en masse comme aux mises en place précises en coffrage. La benne à béton horizontale à sortie latérale, livrée avec sa poutre de levage, et la benne à béton à manche se distinguent par la façon dont le béton sort de la cuve, détaillée plus bas avec le mode de vidage. Sur un terrassement sans grue, la benne à béton pour pelle se monte directement sur la machine. Pour une équipe de maçonnerie, les bacs à mortier grutables, en plastique traité anti-UV et empilables, montent le mortier jusqu'au poste des maçons à la grue, au chariot élévateur ou au chariot télescopique.

Bennes à déchets et à gravats pour grue

L'évacuation des déchets au crochet repose sur une famille de bennes grutables qui diffèrent surtout par leur mode de vidage. La benne bateau pour grue reçoit les déblais et les déchets lourds du gros œuvre, jusqu'aux plus grands volumes de la gamme. La benne basculante pour grue, munie d'oreilles de levage, dessert sous pont roulant ou sous grue les zones isolées et difficiles d'accès. La benne à gravats sur roues se pousse jusqu'au front de travail, s'immobilise par son frein pendant le chargement, puis se lève par ses crochets pour être vidée.

Cages de levage et caisses de manutention

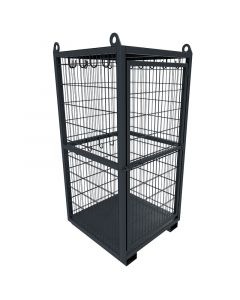

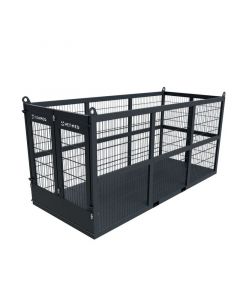

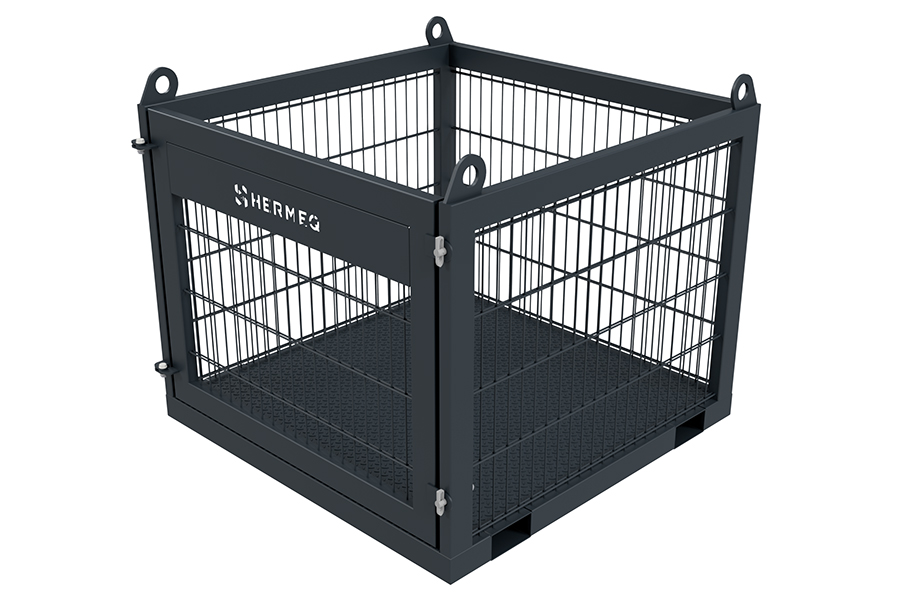

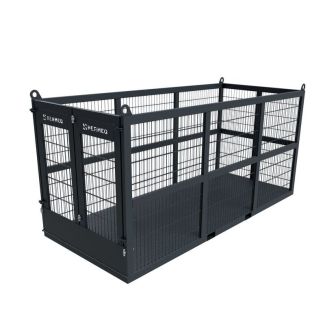

Les matériaux conditionnés, les sacs et le petit outillage montent en cage. Les cages de manutention en acier se lèvent à la grue ou au chariot élévateur, avec une CMU de 1 500 ou 3 000 kg. La cage de levage renforcée existe en version simple ou double, avec rampe, pour les charges qui entrent en roulant. Quand le contenu doit rester sous clé, la caisse de manutention fermée, en tôle d'acier avec portes et couvercle verrouillables, garde le matériel sur le chantier entre deux levées. Les bacs roulants de collecte voyagent dans la cage de levage pour conteneurs poubelles, qui en prend plusieurs à la fois et dispose de sa propre rampe de chargement.

Nacelle de travail pour grue et chariot élévateur

La nacelle de travail est l'équipement de la gamme prévu pour élever des opérateurs. Elle se prend aux fourches d'un chariot élévateur standard ou s'accroche par chaînes au crochet d'une grue.

Fourches de grue et fourches pour pelle

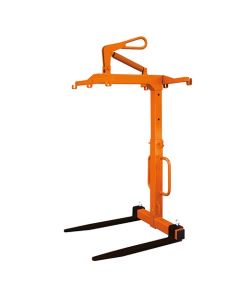

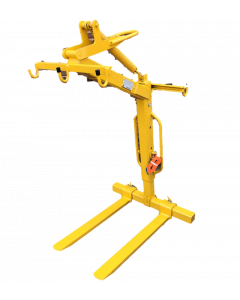

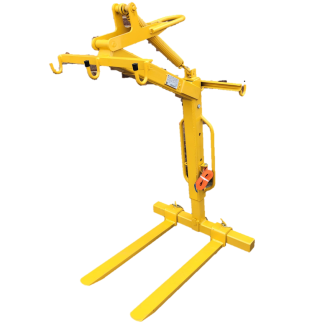

Une palette de matériaux se lève au crochet avec des fourches de grue, sans être dépalettisée au pied de l'ouvrage. Les fourches de grue autonivelantes, télescopiques, se règlent à la profondeur de la charge et gardent la palette à niveau pendant la levée. Les fourches à palettes pour grue auto-équilibrées ajoutent un cadre de sécurité qui retient les matériaux pendant le transport, sur les chantiers qui déplacent leurs palettes à la grue ou au pont roulant. Les fourches à palettes pour pelle font le même travail sur une pelle hydraulique.

Pinces à blocs, paniers à briques et lève-bordures

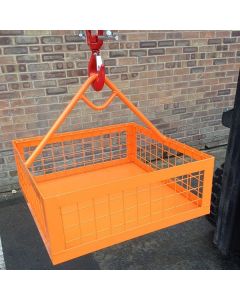

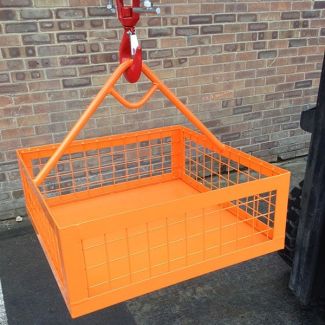

Pour une équipe de maçonnerie ou de pose de bordures, l'accessoire se choisit selon la forme sous laquelle arrivent les matériaux. Les briques, parpaings, dalles et pavés palettisés se prennent avec la pince de levage pour blocs, qui serre le paquet par les côtés, ou sur les fourches de grue. Les briques en vrac montent dans le panier de levage pour briques. Les bordures, marches et pierres se portent avec des pinces à bordures et des lève-bordures dont la capacité va de 150 kg pour le portage à la main à 500 kg au crochet de la grue. La pince à bordures manuelle couvre les éléments courants de trottoir. Le lève-bordures universel prend les bordures lourdes et les marches. Au-delà de ce qui se porte à bras, la pince à bordures grutable s'accroche au crochet de la plupart des grues et des palans.

Lève-fûts, basculeurs et cages pour IBC et bouteilles de gaz

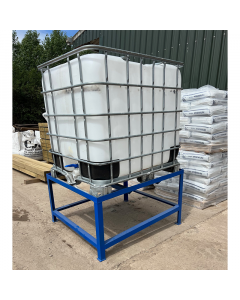

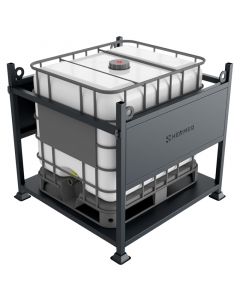

Fûts, IBC et bouteilles de gaz ne se chargent pas en vrac dans une cage de marchandises : chacun a son porteur, qui tient le contenant pendant le levage. Le lève-fûts pour chariot élévateur prend un ou deux fûts, et le préhenseur de fûts les saisit automatiquement par le bord, ouverts ou fermés. Pour verser, le basculeur de fûts pour chariot élévateur incline le fût même dans un espace restreint, et le basculeur de fûts pour grue fait de même au crochet. La cage de levage pour IBC transporte et stocke le conteneur, que le basculeur pour conteneur IBC incline pour en récupérer tout le contenu. Les bouteilles de gaz se lèvent et se stockent sur site dans la cage de levage pour bouteilles de gaz, et une bouteille seule se déplace sur le support de bouteille de gaz pour chariot élévateur.

Flèches, potences et palonnier magnétique

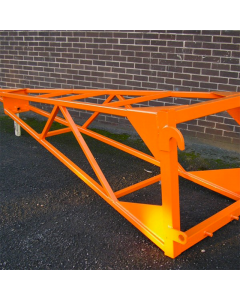

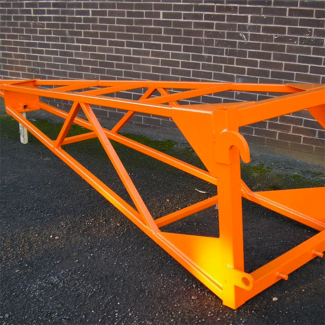

Certaines charges ne se posent ni sur des fourches ni dans une cage. La flèche télescopique pour chariot élévateur donne au chariot un crochet réglable en portée et en angle, pour les charges hautes ou volumineuses à élinguer. La potence pour fermes de toit, à attelage rapide, présente les fermes une à une aux charpentiers pour la pose. Les plaques de roulage en acier se lèvent au palonnier magnétique permanent, sans alimentation électrique. Il ne prend que les matériaux magnétiques : une charge en béton, en bois ou en aluminium se lève avec des fourches, une cage ou des élingues.

Capacité, CMU et mode de vidage des bennes

Une fois la famille et la machine choisies, deux points restent à régler : le format face à la capacité de levage et le mode de vidage.

Capacité en litres et charge maximale d'utilisation

Le volume d'une benne ne dit pas ce qu'elle pèse pleine : c'est la charge maximale d'utilisation (CMU), rapportée à la capacité de la machine, qui fixe le bon format. Le béton frais, les gravats et la terre mouillée sont des charges denses, et une benne peut atteindre sa CMU bien avant d'être remplie à ras. À la charge s'ajoutent le poids propre de la benne ou de la cage et celui des élingues, et le total doit rester sous la charge admissible de la grue au rayon de dépose.

Vidage par le fond, basculement ou sortie latérale

Le mode de vidage décide de l'endroit où la benne peut décharger, et c'est lui qui sépare le plus nettement les bennes à déchets. Une benne à fond ouvrant s'ouvre par le dessous et se vide dans une benne plus grande ou un conteneur : c'est le cas de la benne à fond ouvrant et de la benne à vidage automatique depuis la cabine. Une benne basculante se renverse dès que son verrou est ouvert : la benne basculante circulaire se déverrouille à la main et se vide aussitôt, et la benne auto-basculante se reprend au chariot élévateur, à la grue ou par chaîne. D'autres modèles à basculement au chariot figurent parmi les bennes basculantes pour chariot élévateur. Pour le béton, la sortie latérale de la benne horizontale déverse sur le côté de la cuve, alors que la benne à tuyau, dite aussi benne à manche, conduit le béton jusqu'au fond des voiles et des poteaux et limite la hauteur de chute.
