Les gabions HERMEQ sont des paniers rigides en treillis soudé à mailles carrées : les fils soudés à chaque croisement gardent au panier sa forme pendant le remplissage. Ils existent en plusieurs diamètres de fil, du fil léger pour l'aménagement au fil fort pour les ouvrages chargés. Remplis de pierre de carrière ou de béton concassé, ils servent en aménagement paysager, sur les exploitations agricoles comme dans les zones d'activités, pour les murs autoportants, les murs de soutènement, les parements et les ouvrages au bord de l'eau. La gamme comprend aussi des rouleaux de gabion, posés à demeure contre l'érosion des berges et des zones humides.
Gabions en treillis soudé et rouleaux de gabion
La gamme se partage entre deux usages : construire un ouvrage en élévation, mur ou massif empilé, ou protéger durablement une berge et un sol gorgé d'eau contre l'érosion.
Paniers gabions en treillis soudé

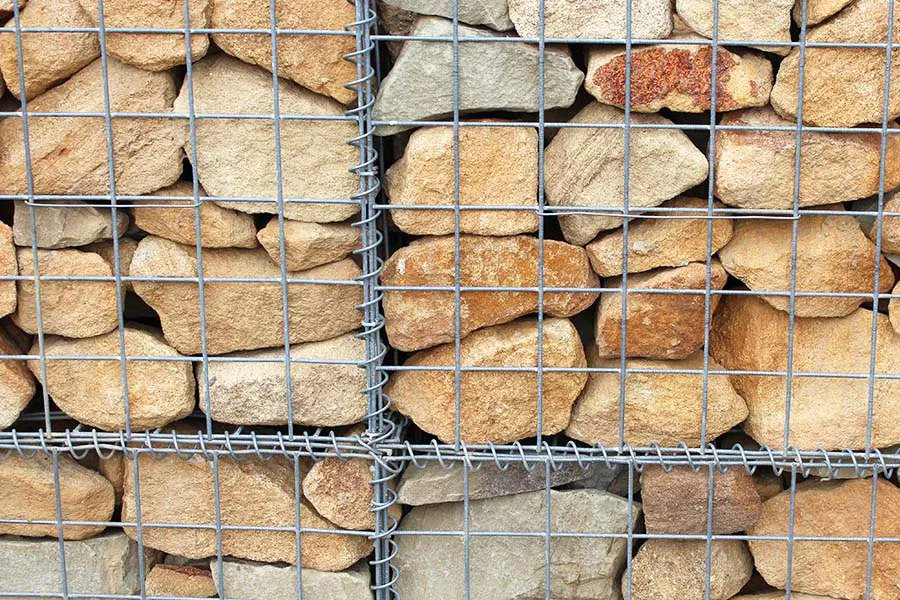

Appelés aussi cages gabions ou gabions électrosoudés, les gabions en treillis soudé sont des caisses rigides à mailles carrées, dressées sur place puis attachées entre elles. Ils conviennent aux murs de soutènement, aux murs autoportants, aux parements et à tout ouvrage monté par rangs superposés, c'est-à-dire dès que la structure doit tenir debout et présenter une face régulière.
Rouleaux de gabion pour berges
Le rouleau de gabion, que le génie végétal appelle aussi boudin gabion, est un gabion cylindrique destiné à rester en place définitivement au pied d'une berge, le long d'un fossé ou dans une zone humide, là où l'eau lessive le sol. Couché le long du pied de berge, parallèlement au courant, il tient la base du talus et sert d'assise aux boudins et aux nattes de coco. Les racines des plantations traversent ensuite les vides entre les roches, et la berge se tient alors à la fois par la pierre et par la végétation. Les rouleaux de gabion sont donc le produit à retenir pour une protection de berge végétalisée, le panier rigide restant celui des ouvrages bâtis.
Mur en gabions, berges et lutte contre l'érosion
Murs de soutènement et murs autoportants
Un mur de soutènement en gabions travaille comme un mur poids : la masse de pierre s'oppose à la poussée des terres, ce qui demande une assise compactée, plane et drainante en tout-venant, et un fruit donné au mur vers le talus. Ce fruit s'obtient en inclinant légèrement l'assise vers l'arrière ou en reculant chaque rang sur celui du dessous, et un géotextile posé entre le remblai et les paniers retient les fines sans bloquer l'eau. Un mur autoportant ou une clôture en gabions ne retient aucune terre : l'attention se porte sur l'alignement, sur les joints décalés d'un rang à l'autre et sur des paniers attachés entre eux sur toute leur hauteur.
Défense des berges et aménagement des cours d'eau
Au bord d'un cours d'eau, l'ouvrage doit rester en place sous les crues et résister à l'affouillement du pied de berge. Les paniers en treillis soudé se posent en pied de berge, en murs de rive ou en épis qui dévient le courant, tandis que les rouleaux de gabion protègent les talus en pente douce et reçoivent les plantations. L'accès des engins qui apportent la pierre sur une berge détrempée se prépare avec des tapis de protection du sol.
Plans d'eau et ouvrages en zone humide
Autour d'une retenue d'eau, d'une mare agricole ou d'un bassin de rétention, le batillage et les variations de niveau lessivent les talus. Les rouleaux de gabion posés à hauteur de l'eau tiennent la ligne de rive, et les paniers forment les seuils, les déversoirs et les têtes d'ouvrage qui doivent garder une forme nette. La pierre de remplissage choisie pour ces ouvrages doit supporter l'immersion répétée sans se déliter.
Exploitations agricoles et zones d'activités
Sur les exploitations agricoles, les gabions tiennent les talus de chemins, délimitent les cours et protègent les passages busés et les sorties de drains. Dans les zones d'activités, sur les parkings et aux abords des bâtiments, ils forment des murets, des parements et des bordures dont la face en pierre reste apparente.
Dimensions des gabions et diamètre du fil
Le choix des modules se fait d'après la longueur et la hauteur du mur à construire, celui du fil d'après la charge et l'exposition de l'ouvrage.
Longueur et hauteur des modules
Les paniers en treillis soudé existent en deux longueurs, d'environ 1 m et 2 m, et en deux hauteurs, pleine hauteur et demi-hauteur, sur une même profondeur. Le module long réduit le nombre de joints sur les grandes lignes droites, et le module court se place aux angles, aux retours et en bout de mur. La hauteur se compose par rangs : les paniers pleine hauteur montent le corps du mur, les paniers demi-hauteur permettent d'atteindre une cote intermédiaire ou d'araser le rang de couronnement, et un seul rang demi-hauteur suffit pour un muret ou une bordure. Pour un chantier professionnel, comptez avant de commander les paniers rang par rang et ligne par ligne, prévoyez l'assise compactée et l'approvisionnement en pierre de remplissage, et choisissez le fil d'après l'exposition de chaque partie de l'ouvrage.
Diamètre du fil selon l'ouvrage
Le fil le plus fin, de 3 mm, convient à l'aménagement paysager, aux bordures, aux murets et aux parements peu chargés, où le panier porte surtout son propre remplissage. Le fil intermédiaire est le choix courant pour les murs autoportants, les clôtures en gabions et les ouvrages agricoles de hauteur modérée. Le fil le plus fort, de 5 mm, se retient pour les murs de soutènement, la défense des berges, l'aménagement des cours d'eau et tout ouvrage exposé au courant, aux chocs des engins ou à une forte poussée des terres.
Quelle pierre choisir pour un gabion

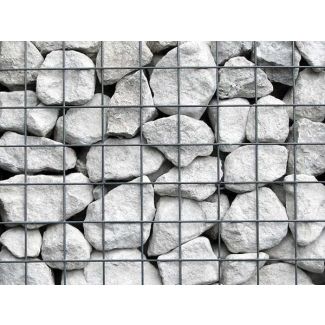

La pierre de carrière concassée, le moellon, la roche dure locale et le béton concassé de démolition conviennent au remplissage, à condition d'être sains, non gélifs et plus gros que l'ouverture de la maille, faute de quoi ils s'échappent du panier pendant le remplissage puis sous l'effet du gel et de l'eau. La pierre anguleuse se cale et se bloque, ce qui donne un massif compact dont les faces restent planes, alors que les galets ronds roulent les uns sur les autres et poussent davantage sur les panneaux.
Sur les faces visibles, les pierres se rangent à la main, face plate contre le treillis, et le cœur du panier se remplit en vrac à la pelle ou au godet. Le remplissage monte par couches successives dans les cases voisines en même temps, pour qu'aucun panneau ne supporte seul la poussée d'un panier plein contre un panier vide. Des tirants posés entre faces opposées à chaque couche empêchent les panneaux de faire ventre, et le dernier lit se tasse et se complète avant la fermeture du couvercle, pour qu'il ne reste pas de vide sous le dessus.
Catégories populaires
Coffrage de voirie
Voir les produits >
Plaque de chaussée
Voir les produits >
Fer à béton et plaques d'acier
Voir les produits >
Frequently Asked Questions
La pose suit toujours le même ordre : décaper et compacter une assise plane en tout-venant, dresser les panneaux, attacher les paniers vides entre eux, puis remplir par couches avant de fermer les couvercles. Les paniers se lient à leurs voisins avant le remplissage, sans quoi la ligne se décale. Pour un mur de soutènement, la hauteur, l'épaisseur et le fruit se vérifient avant la pose d'après la poussée des terres et la charge en tête de talus.
Un gabion rempli tient par son poids et n'a en général pas besoin d'être scellé : sa stabilité vient de l'assise compactée et de la masse de pierre. Pour un mur libre de grande hauteur ou une clôture élancée, le premier rang peut être ancré avec des fers à béton enfoncés dans l'assise ou posé sur une semelle en béton. Au bord de l'eau, le premier rang se pose sous le niveau d'affouillement prévisible.
Chaque rang se remplit et se ferme avant que le suivant soit posé dessus, puis les paniers du rang supérieur s'attachent à ceux du dessous et à leurs voisins. Pour un mur haut, la base s'élargit souvent en posant deux paniers côte à côte sur les premiers rangs, puis un seul sur les rangs supérieurs.
Lorsque le terrain descend dans le sens du mur, l'assise se découpe en paliers horizontaux et chaque palier reçoit des paniers posés de niveau, car un gabion ne se pose pas incliné dans sa longueur. Les paniers demi-hauteur rattrapent la différence entre deux paliers. Pour retenir un talus, l'assise se terrasse jusqu'à une plate-forme compactée et le remblai se remet derrière le mur une fois les paniers remplis.
Le volume de pierre correspond au volume intérieur du panier, longueur par largeur par hauteur, augmenté d'une marge pour le tassement et pour les pierres rangées en façade. La masse à commander dépend de la densité de la roche et des vides entre les pierres, que la carrière indique pour le matériau livré.
Oui. Sur un mur, une poche de terre végétale se réserve dans le rang de couronnement ou entre deux faces de pierre, séparée du remplissage par un géotextile, pour y installer des plantes tapissantes ou retombantes. En pied de berge, le rouleau de gabion se végétalise lui aussi : les racines des plantations traversent les vides entre les roches et tiennent la rive.
Oui. Une clôture en gabions se monte comme un mur autoportant : une ligne de paniers en treillis soudé posée sur une assise compactée, en un ou deux rangs selon la hauteur voulue. Les paniers mesurent environ 1 m de profondeur, si bien que la clôture forme un mur massif, stable par son propre poids. Les modules de 2 m limitent les joints sur la ligne, et ceux de 1 m ferment les angles et les extrémités.
