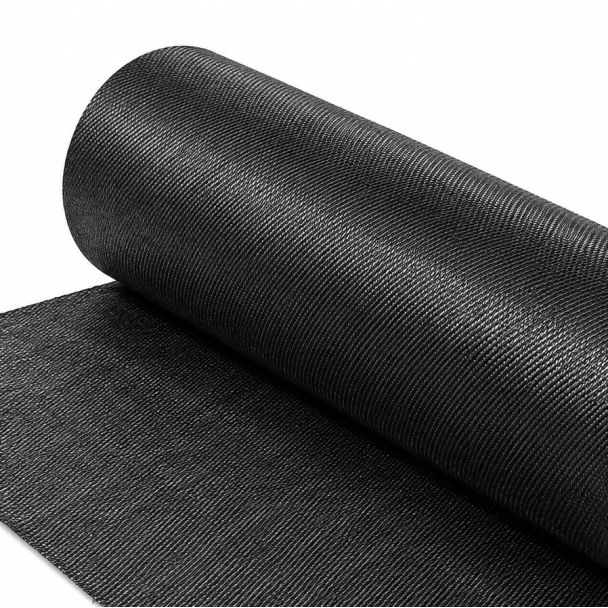

Géotextile tissé haute résistance 60 kN/m - 5,2m x 100m
REF GT1000
Géotextile tissé en polypropylène (bandelettes fibrillées), résistance à la traction biaxiale 60 kN/m en sens production et sens travers (NF EN ISO 10319). Allongement à la rupture ≤15%, poinçonnement CBR ≥3,5 kN. Rouleau 5,2 m × 100 m (520 m²). Séparation, renforcement et filtration pour pistes de chantier, plateformes de travail et aires de stockage sur sol support faible.
Caractéristiques principales
- Résistance biaxiale 60 kN/m SP/ST : charge reprise dans les deux directions sans axe de faiblesse, pour sols support faibles ou variables (NF EN ISO 10319).
- Allongement ≤15% et poinçonnement CBR ≥3,5 kN : engagement précoce du renforcement avant déformation du sol, tolérance aux granulats anguleux à la mise en œuvre.
- Rouleau 5,2m × 100m — 520 m² : largeur étendue pour réduire les recouvrements longitudinaux et accélérer la pose sur grandes surfaces.
Détails
Géotextile tissé en polypropylène 100 %, fabriqué à partir de bandelettes de polypropylène tissées en armure toile, pour les applications de terrassement et de travaux publics exigeant à la fois la séparation du sol support et un renforcement structurel. La résistance biaxiale équilibrée de 60 kN/m (sens production et sens travers) place ce produit au-dessus des géotextiles tissés courants du marché, généralement compris entre 20 et 40 kN/m, et le rend adapté aux chantiers sur formations faibles ou variables.
- Résistance biaxiale 60 kN/m SP/ST : traction mesurée selon NF EN ISO 10319 dans les deux directions, sans axe préférentiel de faiblesse sous sollicitations multidirectionnelles.
- Allongement à la rupture ≤15% : le géotextile engage la reprise de charge avant que le sol support ne se déforme excessivement, ce qui limite les ornières et les tassements différentiels.
- Poinçonnement CBR ≥3,5 kN : tolérance aux granulats anguleux lors du compactage et de la mise en œuvre (NF EN ISO 12236).
- Largeur de rouleau 5,2 m : moins de recouvrements longitudinaux sur les grandes surfaces, gain de temps de pose significatif par rapport aux formats 2 à 4 m.
- Perméabilité normale au plan ≥15 l/m²/s : le drainage vertical est assuré ; le géotextile tissé n'assure en revanche pas de drainage dans le plan — orienter vers un géotextile non tissé si une fonction drainante planaire est requise.
- Résistance chimique et biologique : inerte de pH 2 à 13, imputrescible, stable en enfouissement permanent.
- Stabilisation UV : conservation de plus de 70 % des propriétés mécaniques après 500 h d'exposition (NF EN 12224) — couverture recommandée dans les 30 jours suivant la pose.
- Marquage CE : conforme NF EN 13249 (routes), NF EN 13250 (voies ferrées), NF EN 13251 (terrassements), NF EN 13253 (drainage). Déclaration de performance disponible sur demande.
Mise en œuvre
Dérouler le géotextile dans le sens de circulation des engins. Recouvrement minimal de 300 mm sur sol support CBR >3 % ; 500 mm sur sol support CBR 1–3 %. En dessous de 1 % de CBR, prévoir couture ou soudure des lés et adapter la conception en conséquence. Ne pas faire circuler d'engins sur le géotextile nu : maintenir une couche granulaire d'au moins 150 mm avant tout trafic. Toute réduction d'épaisseur de couche doit être justifiée par une étude géotechnique.
Guide quantitatif (recouvrement 10 % inclus)
| Nombre de rouleaux nécessaires | |
|---|---|
| Pour 1 000 m² | ≈ 2,1 rouleaux |
| Pour 5 000 m² | ≈ 10,6 rouleaux |
| Pour 10 000 m² | ≈ 21,2 rouleaux |
| Pour 50 000 m² | ≈ 106 rouleaux (~5,8 t) |
Stockage et manutention
Stocker les rouleaux à plat sur sol plan, dans leur emballage d'origine, à l'abri du rayonnement solaire direct et de toute surface abrasive. Ne pas empiler au-delà de trois rouleaux. Manutentionner sans traîner les rouleaux au sol. Une exposition UV prolongée avant enfouissement dégrade les propriétés mécaniques : prévoir la mise en œuvre et le recouvrement dans les 30 jours suivant le déballage.
Pour les chantiers où la fonction de drainage planaire est prioritaire, un géotextile non tissé de la gamme GT constitue une alternative adaptée.
Besoin d'aide ? Contactez HERMEQ dès aujourd'hui.
Contactez notre équipe par e-mail à l'adresse ventes@hermeq.fr pour obtenir de l'aide.
Caractéristiques
| Propriétés mécaniques | |
|---|---|
| Résistance à la traction (SP) | 60 kN/m (NF EN ISO 10319) |
| Résistance à la traction (ST) | 60 kN/m (NF EN ISO 10319) |
| Allongement à la rupture (SP) | ≤15 % (NF EN ISO 10319) |
| Allongement à la rupture (ST) | ≤15 % (NF EN ISO 10319) |
| Poinçonnement CBR | ≥3,5 kN (NF EN ISO 12236) |
| Poinçonnement dynamique (chute de cône) | Résiste aux chocs à l'impact (NF EN ISO 13433) |
| Résistance des coutures | ≥24 kN/m (NF EN ISO 10321) — si soudé en usine |
| Propriétés hydrauliques | |
| Perméabilité normale au plan | ≥15 l/m²/s (NF EN ISO 11058) |
| Ouverture de filtration caractéristique (O90) | 0,30–0,50 mm (NF EN ISO 12956) |
| Débit dans le plan | Non applicable — géotextile tissé (pas de drainage planaire) |
| Propriétés physiques | |
| Matériau | Polypropylène 100 %, bandelettes de polypropylène tissées |
| Masse surfacique | ~100–120 g/m² (NF EN ISO 9864) |
| Couleur | Noir (standard) |
| Résistance aux UV | >70 % de résistance conservée après 500 h d'exposition (NF EN 12224) |
| Résistance chimique | Résistant pH 2–13, imputrescible, biologiquement inerte |
| Plage de température | -30 °C à +100 °C |
| Format du rouleau | |
| Largeur | 5,20 m |
| Longueur | 100 m |
| Surface par rouleau | 520 m² |
| Poids du rouleau | ~55 kg |
| Diamètre du rouleau | ~350 mm |
| Mandrin | Mandrin carton 76 mm |
- NF EN ISO 10319 — Géosynthétiques : essai de traction sur bande large
- NF EN ISO 12236 — Géosynthétiques : essai de poinçonnement statique (CBR)
- NF EN ISO 12956 — Géotextiles : détermination de l'ouverture de filtration caractéristique
- NF EN ISO 11058 — Géotextiles : détermination des caractéristiques de perméabilité à l'eau
- NF EN ISO 9864 — Géosynthétiques : détermination de la masse surfacique
- NF EN ISO 13433 — Géosynthétiques : essai de poinçonnement dynamique (chute de cône)
- NF EN ISO 10321 — Géosynthétiques : résistance des coutures à la traction
- NF EN 12224 — Géotextiles : détermination de la résistance au vieillissement
- NF EN 13249 — Géotextiles pour la construction de routes
- NF EN 13250 — Géotextiles pour la construction de voies ferrées
- NF EN 13251 — Géotextiles pour terrassements et fondations
- NF EN 13253 — Géotextiles pour systèmes de drainage
- Marquage CE — Déclaration de performance disponible sur demande
| Recouvrement minimal selon CBR du sol support | |
|---|---|
| CBR >3 % (terrain ferme) | 300 mm |
| CBR 1–3 % (terrain mou) | 500 mm |
| CBR <1 % (très mou / saturé) | Couture ou soudure des lés — dimensionnement géotechnique requis |
FAQ
À quoi sert ce géotextile tissé 60 kN/m ?
Il assure la séparation entre le sol support et le remblai granulaire tout en apportant un renforcement structurel sur les formations faibles. Applications typiques : pistes de chantier, plateformes de travail pour engins lourds, aires de stockage, parkings sur sol médiocre, remblais en pied de talus et tranchées drainantes.
Que signifie concrètement une résistance biaxiale de 60 kN/m ?
Le géotextile supporte une traction de 60 kilonewtons par mètre de largeur, mesurée selon NF EN ISO 10319, dans le sens production (SP) et dans le sens travers (ST). Cette équivalence dans les deux directions est essentielle sur les pistes de chantier, où les sollicitations changent d'axe selon le mouvement des engins. Les géotextiles tissés courants se situent généralement entre 20 et 40 kN/m.
Peut-on faire circuler des engins directement sur le géotextile après la pose ?
Non. Il faut disposer une couche granulaire d'au moins 150 mm avant toute circulation d'engins. Conduire ou étaler des matériaux directement sur le géotextile nu risque d'abîmer le tissage et de réduire ses performances mécaniques.
Ce géotextile assure-t-il le drainage latéral ?
Non. L'eau traverse le géotextile perpendiculairement au plan (perméabilité normale au plan ≥15 l/m²/s), mais le produit tissé n'assure pas de drainage dans le plan du géotextile. Si un drainage latéral est nécessaire, un géotextile non tissé de la gamme GT est plus adapté.
Quel recouvrement prévoir entre deux lés ?
300 mm minimum sur sol support CBR >3 % (terrain ferme). 500 mm sur sol support CBR 1–3 % (terrain mou). En dessous de 1 % de CBR (sol très mou ou saturé), les lés doivent être cousus ou soudés en usine, et la conception doit faire l'objet d'un dimensionnement géotechnique spécifique.
