Collier de fixation pour plaque de chaussée

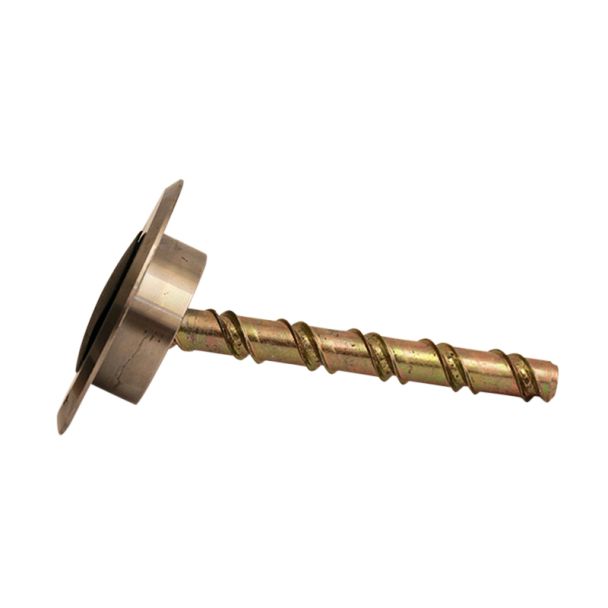

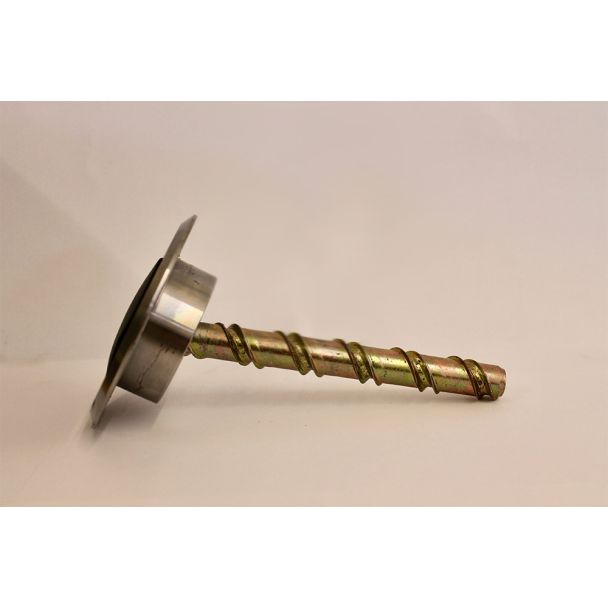

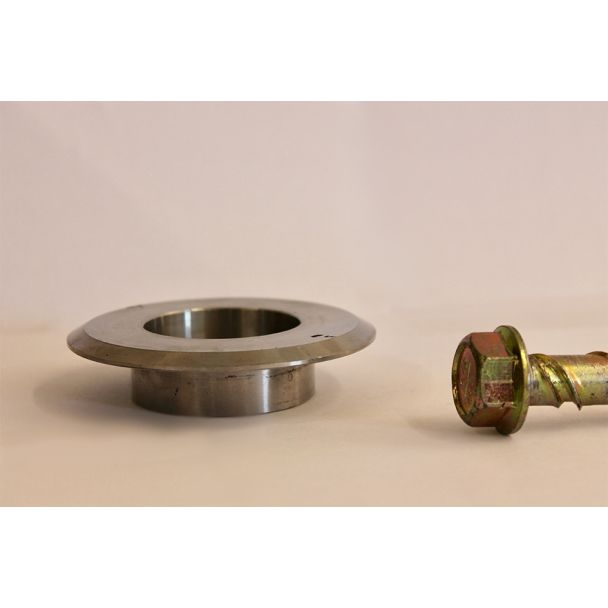

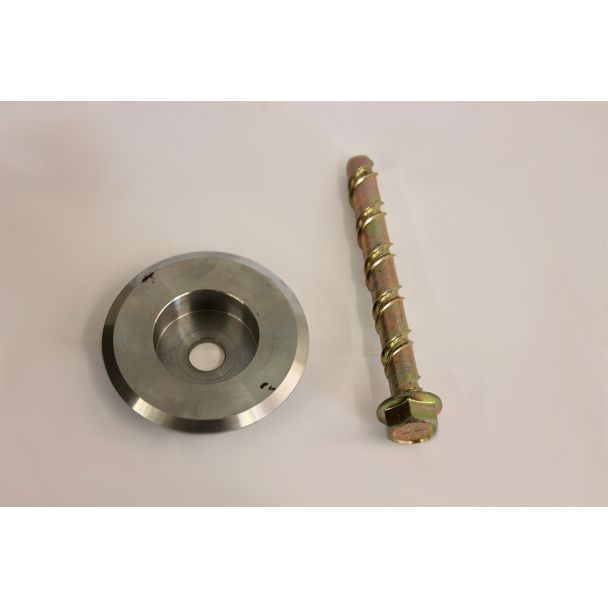

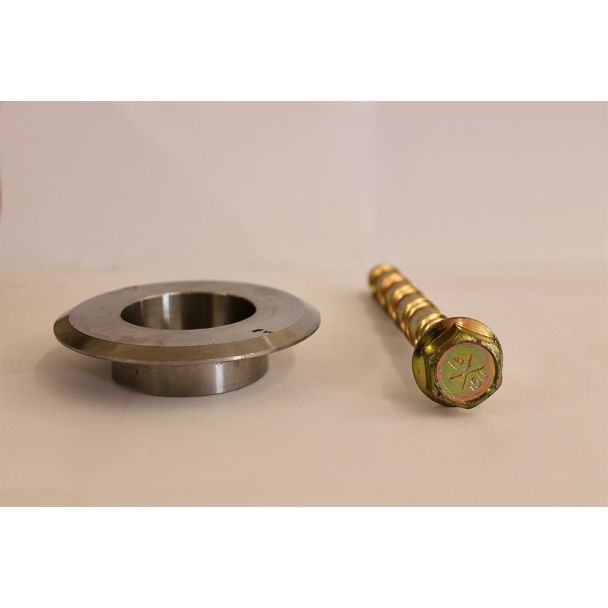

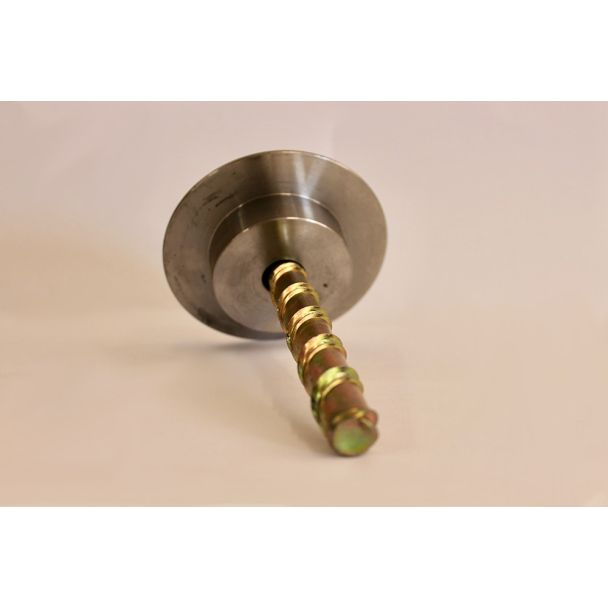

Collier de fixation conçu pour ancrer une plaque de chaussée acier sur la chaussée et empêcher tout mouvement sous le passage du trafic. Le collier traverse l'un des trous de levage de la plaque, et un boulon à double filetage est vissé dans un trou pré-percé dans la chaussée pour verrouiller la plaque en position.

• Boulon : double filetage, longueur 160 mm, diamètre 16 mm
• Capuchon : plastique de protection (anti-poussière, anti-blessure)
• Compatibilité : trous de levage Ø 65 à 80 mm (standard HERMEQ : 60 mm)
• Outillage requis : perceuse + foret béton 16 mm
• Réutilisable : pose et dépose multiples sans dégradation

Pourquoi sécuriser une plaque de chaussée

Sur les zones à fort trafic, le passage répété des roues fait vibrer les plaques et peut provoquer un déplacement progressif. Une plaque mal fixée crée trois risques : bruit (claquement à chaque passage), trébuchement piéton (bord qui se soulève), et exposition de la tranchée si la plaque finit par glisser. Le collier élimine ces risques en verrouillant mécaniquement la plaque sur la chaussée.

L'usage est particulièrement recommandé en milieu urbain, sur chaussée circulante, à proximité d'arrêts de bus ou de passages piétons, et sur les chantiers de longue durée où la plaque doit rester en place plusieurs semaines.

Pose et dépose

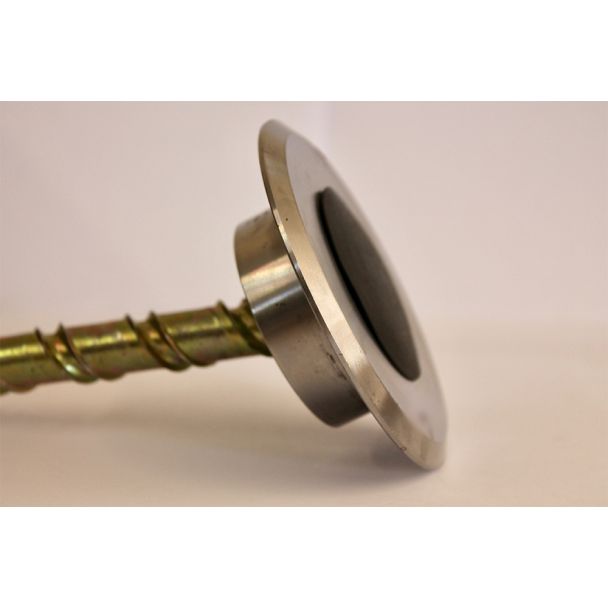

La pose se fait en quatre étapes : 1) percer la chaussée avec un foret béton de 16 mm à l'emplacement souhaité (trou de dégagement 19 mm si la chaussée est en enrobé épais), 2) positionner la plaque de chaussée et aligner son trou de levage avec le trou foré, 3) introduire le collier et le boulon double filetage à travers le trou de la plaque, 4) visser le boulon dans la chaussée à l'aide de l'adaptateur, jusqu'à serrage complet. Le capuchon plastique se clipse sur la tête du boulon pour éviter l'accumulation de poussière et signaler le point de fixation.

La dépose s'effectue en sens inverse : retirer le capuchon, dévisser le boulon, retirer le collier. Le matériel est intégralement réutilisable sur le prochain chantier.

Combien par plaque

Pour une fixation optimale, un collier par angle de plaque (4 colliers par plaque). Sur les zones moins exposées ou pour des installations courtes, 2 colliers en diagonale peuvent suffire. Le nombre exact dépend de l'intensité du trafic et de la durée de pose.

Compatibilité

Compatible avec la plaque de chaussée lisse et la plaque de chaussée antidérapante de la gamme HERMEQ. Pour la manutention de la plaque elle-même, voir l'aimant de levage permanent. Voir aussi la gamme complète de plaques routières acier chez HERMEQ.
